Overspenningsavledere

Melbye tilbyr et rikt utvalg av overspenningsavledere som type PDV-100 (10 kA), Station Low for komponent beskyttelse, og avledere for 12-24 kV AUS-montasje. Våre avledere for AUS-montasje har ny og forbedret fraskillefunksjon som baserer seg på kapasitiv utløsning for å fungere optimalt i et kompensert nett.

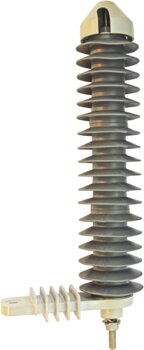

Overspenningsavledere Type PDV-100, 10kA

4 varianter

Den nye typen avleder er forbedret på flere områder. De elektriske dataene er imidlertid som tidligere. Avlederne har nesten dobbelt så lang krypestrømsvei som vanlige isolatorer på dette spenningsnivået. Dette forhindrer oppvarming av enheten på grunn av ytre forurensning. Dette er viktig fordi forvarming av enheten går på bekostning av energiopptaksevnen. Forbedret fraskillerfunksjon: Den nye fraskillerfunksjonen baserer seg på kapasitiv utløsning i motsetning til den tidligere løsningen som var basert på resistiv (termisk) utløsning. Dette innebærer at enheten er blitt langt mer følsom for jordfeilstrømmer. Dette betyr i praksis at fraskillerfunksjonen fungerer optimalt i et kompensert nett. Kurven nedenfor viser at feilstrøms nivået er senket fra tidligere 20A feilstrøm til 1A feilstrøm. Dette garanterer utløsning ved feil i nett med små jordfeilstrømmer. Tester bekrefter at dette nivået ikke lar seg påvirke, eller havarere, som følge av forbigående overspenninger eller lynutladninger. Integrert viltvern: Avlederen er i tillegg utstyrt med en topp som sikrer mot tilfeldig berøring, blant annet fra fugl. Toppen kan benyttes for ensidig og tosidig tilkobling.

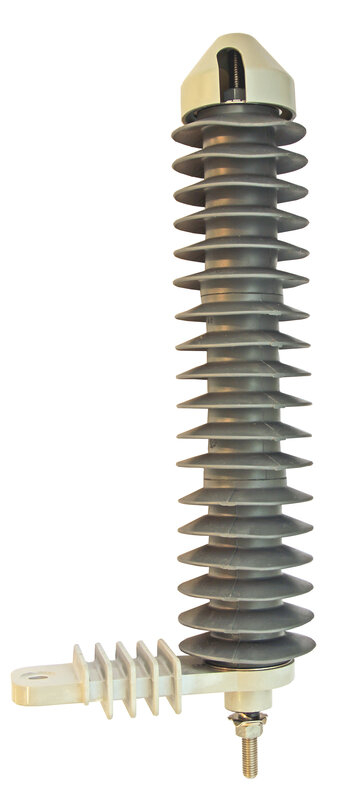

Overspenningsavledere Station Low Ur 30

3 varianter

Station Low avleder for komponent beskyttelse. Avlederne har nesten dobbelt så lang krypestrømsvei som vanlige isolatorer på dette spenningsnivået. Dette forhindrer oppvarming av enheten på grunn av ytre forurensning. Dette er viktig fordi forvarming av enheten går på bekostning av energiopptaksevnen. Avlederne leveres i 3 utgaver: El.nr. 2866117 leveres med wireklemmer skiver og muttere El.nr. 2861218 leveres uten fraskiller men med brakett for travers innfesting El.nr. 2861219 leveres med fraskiller og brakett for travers innfesting Forbedret fraskillerfunksjon: Den nye fraskillerfunksjonen baserer seg på kapasitiv utløsning i motsetning til den tidligere løsningen som var basert på resistiv (termisk) utløsning. Dette innebærer at enheten er blitt langt mer følsom for jordfeilstrømmer. Dette betyr i praksis at fraskillerfunksjonen fungerer optimalt i et kompensert nett. Kurven nedenfor viser at feilstrøms nivået er senket fra tidligere 20A feilstrøm til 1A feilstrøm. Dette garanterer utløsning ved feil i nett med små jordfeilstrømmer. Tester bekrefter at dette nivået ikke lar seg påvirke, eller havarere, som følge av forbigående overspenninger eller lynutladninger. Integrert viltvern: Avlederen er i tillegg utstyrt med en topp som sikrer mot tilfeldig berøring, blant annet fra fugl. Toppen kan benyttes for ensidig og tosidig tilkobling.

Overspenningsavledere 12-24 kV AUS montasje

4 varianter

Avleder for montering på linje AUS De elektriske dataene er lik som PDV 100. Avlederne har også som tidligere en lang krypestrømsvei, dette sikrer mot overoppheting av enheten på grunn av ytre forurensning. Forbedret fraskillerfunksjon: Den nye fraskillerfunksjonen baserer seg på kapasitiv utløsning i motsetning til den tidligere løsningen som var basert på resistiv (termisk) utløsning. Dette innebærer at enheten er blitt langt mer følsom for jordfeilstrømmer. Dette betyr i praksis at fraskillerfunksjonen fungerer optimalt i et kompensert nett. Kurven nedenfor viser at feilstrøms nivået er senket fra tidligere 20A feilstrøm til 1A feilstrøm. Dette garanterer utløsning ved feil i nett med små jordfeilstrømmer. Tester bekrefter at dette nivået ikke lar seg påvirke, eller havarere, som følge av forbigående overspenninger eller lyn utladninger. NB! Når avleder monteres AUS må jordleder tilkoples først.

Overspenningsavledere - Tilbehørsatser

4 varianter

Tilbehørsatser for overspenningsavledere
