Kabelmateriell 12-36kV

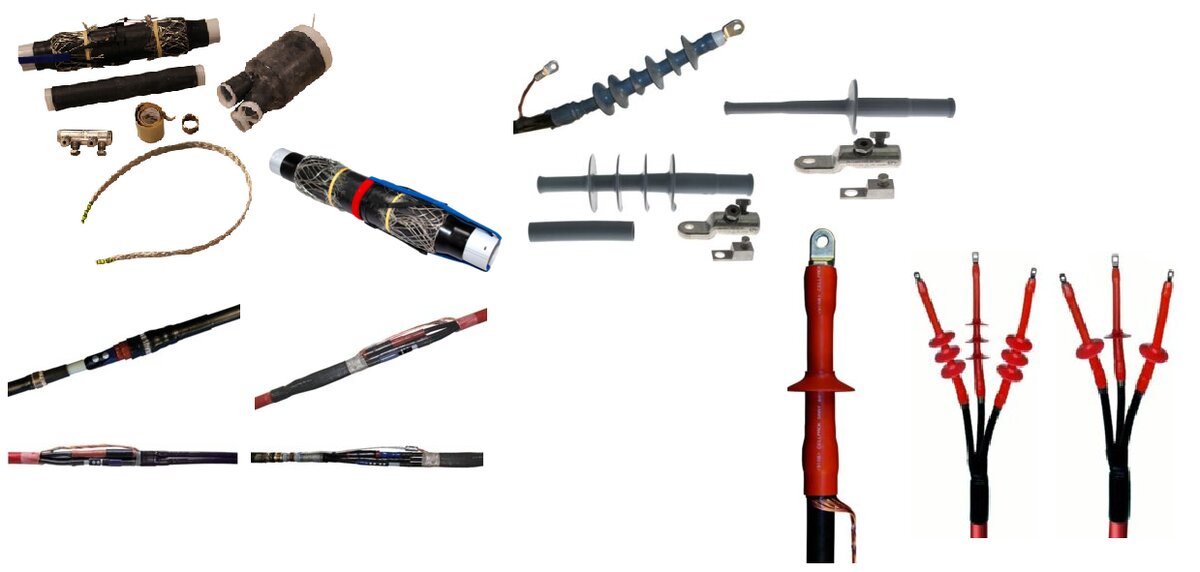

Her finner du 12-36 kV kabelskjøter og endeavslutninger for lederdimensjoner 10-1000 mm2.
Vårt utvalg omfatter skjøter og avslutninger i varmkrymp - både med og uten skrueforbindelser. Vi leverer også kaldkrympsatser.

Utendørs endeavslutning Slip On med kabelsko 12-24 kV

3 varianter

Utendørs silikon endeavslutning komplett med mekaniske kabelsko. Silikon basert endeavslutning med innstøpt stresskontroll. Ekspanderer under montering - ingen behov for å tilføre varme. God sikkerhet mot vanninntrengning - ekstra silikon slange som dekker overgangen mellom kabelsko og kroppen på endeavslutningen. Leveres i sett av 3 samt 6 stk kabelsko hvor 3 er til jordskjerm.

Kabelskjøt 3-leder uten skjøtehylse 12-36 kV

1 variant

Brukes for skjøting av 3-leder kabler. Er egnet for PEX- og andre plastisolerte kabler. Kan brukes på kabler med ulike tverrsnitt. Feltstyringen skjer ved hjelp av en refraktiv feltfordeler av silikongummi. Leveres uten mekaniske skjøtehylser

Innendørs endeavslutning Slip On med kabelsko 12-24 kV

4 varianter

Innendørs silikon endeavslutning komplett med mekaniske kabelsko. Silikonbasert endeavslutning med innstøpt stresskontroll. Ekspanderer under montering - ingen behov for å tilføre varme. Leveres i sett av 3 samt 6 stk. kabelsko hvor 3 er til jordskjerm.

Innen- og utendørs endeavslutning kaldkrymp med skrukabelsko 12-36 kV

6 varianter

ColdFit termineringene er et "alt i ett" produkt for enkel installasjon. Endeavslutningene kan benyttes innendørs og utendørs. Komplett med mek.kabelsko, også for skjermtråder. Tilpasset Pex- eller andre plastisolerte kabler med strippbar eller fastvulket halvleder. Settene består av silikonbasert isolerkropp med integrert feltstyrer og skjermer i ett stykke ekspandert på et spiralrør.

Kabelskjøt 1-leder med skruskjøtehylser 12-24 kV

5 varianter

Elaspeed skjøter tilpasset 1-leder PEX-kabler. Kald krympeteknologi, alt i ett. Elnummer i listen står for en fase. Ved bestilling må antallet multipliseres med 3 (gjelder ikke for ombyggingssettene). Sett i området 25-630 mm² leveres med mekaniske skjøtehylser, eks. 1165204 som leveres uten. Standard: CENELEC HD 629. Kan kappetestes opp til 10kV DC og 6kV AC.

Ingen produktbilde tilgjenglig

Ombyggingssett for 3-leder kabel

2 varianter

Ombyggingssett for ombygging av 3-leder kabel - 12/24 kV til 3 stk 1-leder kabel og er tiltenkt for berøringssikker kontakter. Eksempel på en slik type kabel er Nexans Axclight hengekabel 24kV. Ombyggingssettet kan fås i faselengde 1 meter og faselengde 2 meter.

Utstyr og verktøy for berøringssikre kontakter

2 varianter

Trykkluftverktøy og komplettsett med jording for T-kontakt.

T-kontakt 630-1250A 24-36 kV

2 varianter

Berøringssikre T-kontakter med mekaniske kabelsko. Er egnet for alle plast isolerte kabler (PVC, PE, XLPE, EPR) med forskjellig typer av halvledende sjikt. Maks systemspenning 36kV. Er egnet for gjennomføringer med C-kon iht. EN 50180 og EN 50181. Hvert sett inneholder utstyr for 3 faser. T-kontakten er testet iht. CENELC HD 629.1 (DIN VDE 0278, part 629-1).

Vinkelkontakt 630A 12-24 kV - Tilbehør

4 varianter

Utstyr til bruk for berøringssikre T-kontakter

Vinkelkontakt 630A 12-24 kV

2 varianter

Driftsspenning opp til 24 kV. For inn og utendørs tilkobling. Pluggen har en vanntett og ledende ytterkappe som er tilkoblet jord. Driftsstrøm: 630 A. Kortvarig overlast strøm: 900 A rms (8 timer pr 24 timers periode). Pluggen har et kapasitivt målepunkt. Leveres i sett av 3 kontakter med mekanisk kabelsko. NB: Sjekk alltid minimum PEX diameteren på kabelen du har opp mot kabeltilbehøret du trenger.

Rett og vinkelkontakt 250A 12-24 kV - Tilbehør

5 varianter

Utstyr til bruk på berøringssikre albue- og rettkontakter.

Rett og vinkelkontakt 250A 12-24 kV

4 varianter

Leveres i sett á 3 kontakter. Settene er inkludert mekanisk kabelsko. Grensesnitt A. Driftsspenning opp til 24 kV. For inn-og utendørs tilkobling. Pluggen har en vanntett og ledende ytterkappe som er tilkoblet jord. Driftsstrøm: 250 A Kortvarig overlast strøm: 300 A rms (8 timer pr 24 timers periode) Leveres med kapasitivt målepunkt. VDE 0278 –NF C 33-051 – NF C 33-001 – CENELEC HD 629.1.S2 – IEC 60502-4. Interface: A-KONING CENELEC EN 50180 – 50 50181. Mekanisk tilkobling: IEC 61238-1 NB: Sjekk alltid minimum PEX diameteren på kabelen du har opp mot kabeltilbehøret du trenger.

Utendørs 1-leder endeavslutning varmkrymp uten skrukabelsko 12-24 kV

2 varianter

Endeavslutning type CHE-F er egnet for alle typer PEX og plastisolerte kabler med strippbar eller fastvulket halvleder. Spenningsområde fra 12-24 kV, for utendørs montasje. Beskrivelse: Fleksibelt feltstyringselement av silikongummi sørger for en sikker feltstyring under alle driftsforhold. Kombinasjon av slip-on og varmkrymp teknologi. Krypestrømsskjermer i silikon sørger for at forurensing og salt blir skylt av i regnvær. Endeavslutningene er derfor meget egnet i utsatte områder. Umiddelbar klar til bruk etter montasje. Hvert sett inneholder alt nødvendig materiell for tre endeavslutninger utenom skrukabelsko. Settet har ubegrenset lagringstid. Innhold: - Krypestrømsbestandige krympeslanger - Krypestrømsskjørt i silikon - Mastik - Montasjeveiledning   Normer: CENELEC HD 629.1, HD 629.2 IEC 60502-4 DIN VDE 0278

Utendørs 3-leder endeavslutning varmkrymp 12-24 kV

2 varianter

Endeavslutning type CHE er egnet for alle typer PEX og plastisolerte kabler med strippbar eller fastvulket halvleder. Spenningsområde fra 12-24 kV. Beskrivelse: Fleksibel feltstyringselement av silikongummi. Kombinasjon av slip-on og varmkrymp komponenter. Umiddelbar klar til bruk etter montasje.   Normer: CENELEC HD 629.1

Utendørs 1-leder endeavslutning varmkrymp med skrukabelsko 12-24 kV

5 varianter

Endeavslutning type CHESK er egnet for alle typer PEX og plastisolerte kabler med strippbar eller fastvulket halvleder. Spenningsområde fra 12-24 kV, for utendørs montasje. Beskrivelse: Fleksibelt feltstyringselement av silikongummi sørger for en sikker feltstyring under alle driftsforhold. Kombinasjon av slip-on og varmkrymp teknologi. Krypestrømsskjermer i silikon sørger for at forurensing og salt blir skylt av i regnvær. Endeavslutningene er derfor meget egnet i utsatte områder. Umiddelbar klar til bruk etter montasje. Hvert sett inneholder alt nødvendig materiell for tre endeavslutninger. Settet har ubegrenset lagringstid. Innhold: - Krypestrømsbestandige krympeslanger - Krypestrømsskjørt i silikon - Mastik - Mekaniske kabelsko - Montasjeveiledning   Normer: CENELEC HD 629.1, HD 629.2 IEC 60502-4 IEC 61238-1 DIN VDE 0278

Innendørs 3-leder endeavslutning varmkrymp 12-24 kV

2 varianter

Endeavslutning type CHE er egnet for alle typer PEX og plastisolerte kabler med strippbar eller fastvulket halvleder. Spenningsområde fra 12-24 kV. Beskrivelse: Fleksibel feltstyringselement av silikongummi. Kombinasjon av slip-on og varmkrymp komponenter. Umiddelbar klar til bruk etter montasje.   Normer: CENELEC HD 629.1

Innendørs 1-leder endeavslutning varmkrymp med skrukabelsko 12-24 kV

5 varianter

Endeavslutning type CHESK er egnet for alle typer PEX og plastisolerte kabler med strippbar eller fastvulket halvleder. Spenningsområde fra 12-24 kV, for innendørs montasje. Beskrivelse: Fleksibelt feltstyringselement av silikongummi sørger for en sikker feltstyring under alle driftsforhold. Kombinasjon av slip-on og varmkrymp teknologi. Ved bruk av krypestrømsskjermer i silikon forlenger man krypestrømsveien, dette tillater kortere endeavslutninger. Umiddelbar klar til bruk etter montasje. Hvert sett inneholder alt nødvendig materiell for tre endeavslutninger. Settet har ubegrenset lagringstid. Innhold: - Krypestrømsbestandige krympeslanger - Krypestrømsskjørt i silikon - Mastik - Mekaniske kabelsko - Montasjeveiledning Normer: CENELEC HD 629.1, HD 629.2 IEC 60502-4 IEC 61238-1 DIN VDE 0278

Overgangsskjøt 3-1 leder Papir-PEX med skruskjøtehylser 24 kV

3 varianter

Brukes for skjøting av 3-leder papir isolert kabel til 1-leder plastisolerte kabler. Kan brukes på kabler med ulike tverrsnitt. Feltstyringen skjer ved hjelp av en refraktiv feltfordeler av silikongummi. Settet er komplett for skjøting av 3 faser.

Overgangsskjøt 3-1 leder Papir-PEX med skruskjøtehylser 12 kV

3 varianter

Brukes for skjøting av 3-leder papir isolert kabel til 1-leder plastisolerte kabler. Kan brukes på kabler med ulike tverrsnitt. Feltstyringen skjer ved hjelp av en refraktiv feltfordeler av silikongummi. Settet er komplett for skjøting av 3 faser.

Overgangsskjøt 3-1 leder PEX-PEX med skruskjøtehylser 12-24 kV

3 varianter

Brukes for skjøting av 3-leder kabel til 1-leder kabler. Er egnet for PEX- og andre plastisolerte kabler. Kan brukes på kabler med ulike tverrsnitt. Feltstyringen skjer ved hjelp av en refraktiv feltfordeler av silikongummi. Settet er komplett for skjøting av 3 faser.
