Kontaktmateriell

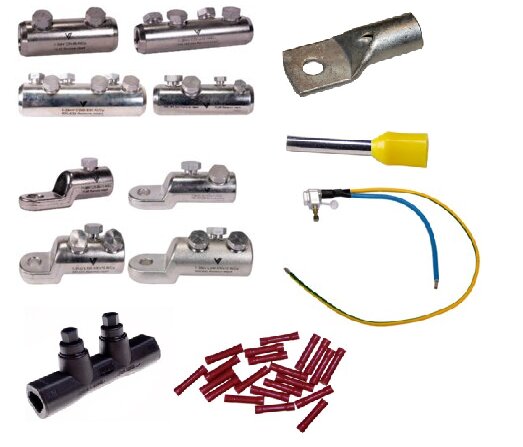

Hos Melbye finner du et bredt utvalg av kontaktmateriell i en rekke ulike utførelser – både mekanisk skrumateriell, skruskjøtehylser og pressmateriell for et stort bruksområde.

Her finner du blant annet VConnect skruskjøtehylser og skrukabelsko Al/Cu, for 1 kV og 1-36 kV. Vi leverer også et rikt utvalg av pressmateriell som består av Al/Cu-press, aluminiumpress og kobberpress, samt isolert press.

Isolert flatstifthylser med forgrening fortinnet messing

2 varianter

Ved pressing av isolerte flatstifthylser. Benytt elnr 2099752 Universal presstang Click N`Crimp.

Isolert ringkabelsko fortinnet kobber

14 varianter

Ved pressing av isolerte kabelsko. Benytt elnr 2099752 Universal presstang Click N`Crimp.

Isolerte skjøtehylser fortinnet kobber

4 varianter

Isolerte skjøtehylser av kobber rør som er elektrolytisk fortinnet.

Uisolert endehylse

26 varianter

Endehylsene benyttes for å samle kordelene på en flertrådet/mangetrådet kabel ved bruk av en klemme, kabelsko eller lignende som kobling. Endehylser kan også leveres i andre lengder.

Skrukabelsko - 1 kV Al/Cu VConnect

4 varianter

Melbye’s mekaniske skrukabelsko er laget med høy kvalitet og presisjon i samsvar med IEC-61238-1. Melbye’s mekaniske skrukabelsko er tilgjengelig i to forskjellige spenn, 1kV og 1-36kV. Dette utgjør et stort bruksområde, samtidig optimalisering av elnummer. Melbye’s mekaniske skrukabelsko er laget av fortinnet aluminium, og har momentstyrte bolter som sikrer riktig montering hver gang de installeres. Alle boltene er standard metrisk sekskant, se tabellen. De er laget med tverrspor på innsiden for best mulig strekkfasthet av lederen og for å bryte oksidasjonslaget på lederen. Da hylsen er fortinnet, kan den brukes til både aluminium og kobber ledere. Melbye’s mekaniske skrukabelsko for 1kV er testet for klasse 5 mangetrådet kobberleder, se tabell. Kobber klasse 5 mangetrådet skal det benyttes håndverktøy. Alle produktene er testet i henhold til: IEC-61238-1 | 2018-klasse A

Skruskjøtehylser - 1-36 kV Al/Cu VConnect

8 varianter

Melbye’s mekaniske skruskjøtehylser er laget med høy kvalitet og presisjon i samsvar med IEC-61238-1. Melbye’s mekaniske skruskjøtehylser er tilgjengelig i to forskjellige spenn, 1kV og 1-36kV. Dette utgjør et stort bruksområde, samtidig optimalisering av elnummer. Melbye’s mekaniske skruskjøtehylser er laget av fortinnet aluminium, og har momentstyrte bolter som sikrer riktig montering hver gang de installeres. Alle boltene er standard metrisk sekskant, se tabellen. De er laget med tverrspor på innsiden for best mulig strekkfasthet av lederen, og for å bryte oksidasjonslaget på lederen. Da hylsen er fortinnet, kan den brukes til både aluminium og kobber ledere. Melbye’s mekaniske skruskjøtehylser for 1kV er testet for klasse 5 mangetrådet kobberleder, se tabell. Alle produktene er testet i henhold til: IEC-61238-1 | 2018-klasse A

Skrukabelsko - 1-36 kV Al/Cu VConnect

10 varianter

Melbye’s mekaniske skrukabelsko er laget med høy kvalitet og presisjon i samsvar med IEC-61238-1. Melbye’s mekaniske skrukabelsko er tilgjengelig i to forskjellige spenn, 1kV og 1-36kV. Dette utgjør et stort bruksområde, samtidig optimalisering av elnummer. Melbye’s mekaniske skrukabelsko er laget av fortinnet aluminium, og har momentstyrte bolter som sikrer riktig montering hver gang de installeres. Alle boltene er standard metrisk sekskant, se tabellen. De er laget med tverrspor på innsiden for best mulig strekkfasthet av lederen og for å bryte oksidasjonslaget på lederen. Da hylsen er fortinnet, kan den brukes til både aluminium og kobber ledere. Alle produktene er testet i henhold til: IEC-61238-1 | 2018-klasse A * Oppgitt tverrsnitt i parentes med stjernepunkt bak må vurdere å rundpresse.

Skrukabelsko Bimetall - 1-36 kV Al/Cu VConnect

6 varianter

Mekanisk Bi-metall kabelsko. Bolter som knekker når riktig moment er oppnådd. Metallene er friksjonssveiset sammen. Produsert iht. IEC 61238-1 Se tabell for rund leder og sektor leder med og uten rundpress. Elnummer 2018360 og 2018361 er tiltenkt områder spesielt utsatt for korrosjon. Viktig at alle kontaktflater og områder settes inn med fett før montering.

Isolert endehylser fortinnet kobber

21 varianter

Endehylsene er produsert av fortinnet elektrolytisk kobber. Designet og utviklet for å forsterke mangetrådet kabel ved terminering. Driftstemperatur er fra -20 to +105°C Ved pressing av isolerte endehylser. Benytt elnr 2099752 Universal presstang Click N`Crimp.

Isolert gaffelsko fortinnet kobber

11 varianter

Ved pressing av isolerte gaffelkabelsko. Benytt elnr 2099752 Universal presstang Click N`Crimp.

Isolert krokkabelsko fortinnet kobber

2 varianter

Ved pressing av isolerte krokkabelsko. Benytt elnr 2099752 Universal presstang Click N`Crimp.

Isolert flatstifthylser hunn fortinnet messing

11 varianter

Hylsene er vanligvis delisolert, men slutter typebetegnelsen med F, er hylsen helisolert. Ved pressing av isolerte flatstifthylser, benytt universal presstang "Click N`Crimp" elnr 2099752.

C-press

23 varianter

C-press klemmer benyttes for skjøting og avgreining av jordledere, jordliner eller Cu kabler. Både flertrådet og mangetrådet ledere kan benyttes - ved mangetrådet ledere skal alle kordelene være i C-press klemmen før pressing. Cu 99,95%. Kan benyttes med flere typer verktøy, under forutsetning at en bruker verktøyet som beskrevet i leverandørens beskrivelse. Sidemating: Det er når leder nummer to stikkes inn fra siden av C-press klemmen. Sidemating muliggjør at to ledere kan ha større samlet tverrsnitt enn om frontmating benyttes. Frontmating: Det er når leder nummer to som skal inn i C-press klemmen "legges" inn via åpningen / fronten på C-press klemmen. Testet etter gjeldende normer.

Presskabelsko DIN

55 varianter

Kobber presskabelsko produsert iht. DIN 46235 - DR-serie fra Cimco. DR-serien er produsert av kobber som er fortinnet og designet for høy elektrisk lederevne og mekanisk styrke. Alle kabelsko er merket med produsentens navn, kabeltverrsnitt og diameter på hull for tilkobling.

Presskjøtehylser DIN

15 varianter

Kobber skjøtehylse produsert iht. DIN 46267 T1 - DSV-serie fra Cimco DSV-serien er produsert av kobber som er fortinnet og designet for høy elektrisk lederevne og mekanisk styrke. Alle skjøtehylsene er merket med produsentens navn og kabeltverrsnitt.

Pressendehylse

5 varianter

Presskabelsko med skjørt

6 varianter

Kabelsko til bruk på jordingsapparater. For pressing av kabelsko, se tilknyttet dokument. For jordingsapparater er det kun godkjent med pressutstyr på ≥130kN 12mm hulldiameter.

Presskabelsko SEN

56 varianter

Fortinnet og med inspeksjonshull. På dimensjonene 70-95 mm² kreves 2 pressinger med TB-pressbakkene. På dimensjonene fra og med 185 mm² kreves 2 pressinger. Normalutførelse av kobberrør, fortinnet og med inspeksjonshull. For SEN normert pressverktøy. Materialet på produktet består av 99,9% ren kobber. Standard: UL 486A-UL486B i linje som IEC 61238. UL/cUL godkjenning: Ta kontakt med Melbye.

Presskjøtehylser Al/Cu

20 varianter

Ved kontaktpressing av Solidal- eller Borge-leder benyttes presskjøtehylse som er et tverrsnitt lavere enn kabelens tverrsnitt. Eks.: For Borge-leder 150 mm² benyttes presskjøtehylse 120 mm².

Presspinnehylser Al/Cu

6 varianter

Ved kontaktpressing av Solidal- eller Borge-leder benyttes presspinnehylse som er et tverrsnitt lavere enn kabelens tverrsnitt. Eks.: For Borge-leder 150 mm² benyttes presspinnehylse 120 mm².
