Kontaktmateriell

I vårt sortiment finner du et stort utvalg av kontaktmateriell i en rekke ulike utførelser – både mekanisk skrumateriell, skruskjøtehylser, og pressmateriell for et stort bruksområde.

Blant vårt pressmateriell finner du Al/Cu-press, aluminiumpress, kobberpress, og isolert press, samt endehylser og universalklemmer.

Fra vår P220-serie kan vi levere overgangsklemmer/skjøter, som forvandler Al-ledere om til fleksible Cu-ledere. Disse overgangsklemmene er godkjent mot TXXI inntakskabel fra Nexans, og er tilpasset alle typer flertrådet Al-Cu-kabler.

Presskabelsko DIN

55 varianter

Kobber presskabelsko produsert iht. DIN 46235 - DR-serie fra Cimco. DR-serien er produsert av kobber som er fortinnet og designet for høy elektrisk lederevne og mekanisk styrke. Alle kabelsko er merket med produsentens navn, kabeltverrsnitt og diameter på hull for tilkobling.

Skrukabelsko - 1-36 kV Al/Cu VConnect

11 varianter

Melbye’s mekaniske skrukabelsko er laget med høy kvalitet og presisjon i samsvar med IEC-61238-1. Melbye’s mekaniske skrukabelsko er tilgjengelig i to forskjellige spenn, 1kV og 1-36kV. Dette utgjør et stort bruksområde, samtidig optimalisering av elnummer. Melbye’s mekaniske skrukabelsko er laget av fortinnet aluminium, og har momentstyrte bolter som sikrer riktig montering hver gang de installeres. Alle boltene er standard metrisk sekskant, se tabellen. De er laget med tverrspor på innsiden for best mulig strekkfasthet av lederen og for å bryte oksidasjonslaget på lederen. Da hylsen er fortinnet, kan den brukes til både aluminium og kobber ledere. Alle produktene er testet i henhold til: IEC-61238-1 | 2018-klasse A * Oppgitt tverrsnitt i parentes med stjernepunkt bak må vurdere å rundpresse.

Isolert stiftkabelsko fortinnet kobber

3 varianter

Ved pressing av isolerte stiftkabelsko. Benytt elnr 2099752 Universal presstang Click N`Crimp.

Skrukabelsko - 1 kV Al/Cu VConnect

4 varianter

Melbye’s mekaniske skrukabelsko er laget med høy kvalitet og presisjon i samsvar med IEC-61238-1. Melbye’s mekaniske skrukabelsko er tilgjengelig i to forskjellige spenn, 1kV og 1-36kV. Dette utgjør et stort bruksområde, samtidig optimalisering av elnummer. Melbye’s mekaniske skrukabelsko er laget av fortinnet aluminium, og har momentstyrte bolter som sikrer riktig montering hver gang de installeres. Alle boltene er standard metrisk sekskant, se tabellen. De er laget med tverrspor på innsiden for best mulig strekkfasthet av lederen og for å bryte oksidasjonslaget på lederen. Da hylsen er fortinnet, kan den brukes til både aluminium og kobber ledere. Melbye’s mekaniske skrukabelsko for 1kV er testet for klasse 5 mangetrådet kobberleder, se tabell. Kobber klasse 5 mangetrådet skal det benyttes håndverktøy. Alle produktene er testet i henhold til: IEC-61238-1 | 2018-klasse A

Uisolert endehylse

26 varianter

Endehylsene benyttes for å samle kordelene på en flertrådet/mangetrådet kabel ved bruk av en klemme, kabelsko eller lignende som kobling. Endehylser kan også leveres i andre lengder.

Isolert endehylser fortinnet kobber

21 varianter

Endehylsene er produsert av fortinnet elektrolytisk kobber. Designet og utviklet for å forsterke mangetrådet kabel ved terminering. Driftstemperatur er fra -20 to +105°C Ved pressing av isolerte endehylser. Benytt elnr 2099752 Universal presstang Click N`Crimp.

Skruskjøtehylser - 1-36 kV Al/Cu VConnect

8 varianter

Melbye’s mekaniske skruskjøtehylser er laget med høy kvalitet og presisjon i samsvar med IEC-61238-1. Melbye’s mekaniske skruskjøtehylser er tilgjengelig i to forskjellige spenn, 1kV og 1-36kV. Dette utgjør et stort bruksområde, samtidig optimalisering av elnummer. Melbye’s mekaniske skruskjøtehylser er laget av fortinnet aluminium, og har momentstyrte bolter som sikrer riktig montering hver gang de installeres. Alle boltene er standard metrisk sekskant, se tabellen. De er laget med tverrspor på innsiden for best mulig strekkfasthet av lederen, og for å bryte oksidasjonslaget på lederen. Da hylsen er fortinnet, kan den brukes til både aluminium og kobber ledere. Melbye’s mekaniske skruskjøtehylser for 1kV er testet for klasse 5 mangetrådet kobberleder, se tabell. Alle produktene er testet i henhold til: IEC-61238-1 | 2018-klasse A

Isolert flatstifthylser med forgrening fortinnet messing

2 varianter

Ved pressing av isolerte flatstifthylser. Benytt elnr 2099752 Universal presstang Click N`Crimp.

Isolert flatstifthylser hunn fortinnet messing

11 varianter

Hylsene er vanligvis delisolert, men slutter typebetegnelsen med F, er hylsen helisolert. Ved pressing av isolerte flatstifthylser, benytt universal presstang "Click N`Crimp" elnr 2099752.

C-press

23 varianter

C-press klemmer benyttes for skjøting og avgreining av jordledere, jordliner eller Cu kabler. Både flertrådet og mangetrådet ledere kan benyttes - ved mangetrådet ledere skal alle kordelene være i C-press klemmen før pressing. Cu 99,95%. Kan benyttes med flere typer verktøy, under forutsetning at en bruker verktøyet som beskrevet i leverandørens beskrivelse. Sidemating: Det er når leder nummer to stikkes inn fra siden av C-press klemmen. Sidemating muliggjør at to ledere kan ha større samlet tverrsnitt enn om frontmating benyttes. Frontmating: Det er når leder nummer to som skal inn i C-press klemmen "legges" inn via åpningen / fronten på C-press klemmen. Testet etter gjeldende normer.

Isolert gaffelsko fortinnet kobber

11 varianter

Ved pressing av isolerte gaffelkabelsko. Benytt elnr 2099752 Universal presstang Click N`Crimp.

Presskjøtehylser DIN

15 varianter

Kobber skjøtehylse produsert iht. DIN 46267 T1 - DSV-serie fra Cimco DSV-serien er produsert av kobber som er fortinnet og designet for høy elektrisk lederevne og mekanisk styrke. Alle skjøtehylsene er merket med produsentens navn og kabeltverrsnitt.

Pressendehylse

5 varianter

Pressendehylser med SEN press på kontaktdelen og isolasjonsdelen. Elektrisk press skal dekke alt av kontaktflater. En press på "skjørten" for isolasjonsdelen - her går man opp to hakk fra SEN bakker.

Presskabelsko med skjørt

6 varianter

Kabelsko til bruk på jordingsapparater. For pressing av kabelsko, se tilknyttet dokument. For jordingsapparater er det kun godkjent med pressutstyr på ≥130kN 12mm hulldiameter.

Presskabelsko SEN

56 varianter

Fortinnet og med inspeksjonshull. På dimensjonene 70-95 mm² kreves 2 pressinger med TB-pressbakkene. På dimensjonene fra og med 185 mm² kreves 2 pressinger. Normalutførelse av kobberrør, fortinnet og med inspeksjonshull. For SEN normert pressverktøy. Materialet på produktet består av 99,9% ren kobber. Standard: UL 486A-UL486B i linje som IEC 61238. UL/cUL godkjenning: Ta kontakt med Melbye.

Presskjøtehylser Al/Cu

20 varianter

Ved kontaktpressing av Solidal- eller Borge-leder benyttes presskjøtehylse som er et tverrsnitt lavere enn kabelens tverrsnitt. Eks.: For Borge-leder 150 mm² benyttes presskjøtehylse 120 mm².

Presspinnehylser Al/Cu

6 varianter

Ved kontaktpressing av Solidal- eller Borge-leder benyttes presspinnehylse som er et tverrsnitt lavere enn kabelens tverrsnitt. Eks.: For Borge-leder 150 mm² benyttes presspinnehylse 120 mm².

Presskjøtehylser Al

6 varianter

Ved kontaktpressing av Solidal- eller Borge-leder benyttes kabelsko som er et tverrsnitt lavere enn kabelens tverrsnitt. Eks.: For Borge-leder 150 mm² benyttes kabelsko 120 mm².

Isolert flatstifthylser hann fortinnet messing

3 varianter

Ved pressing av isolerte flatstifter. Benytt elnr 2099752 Universal presstang Click N`Crimp.

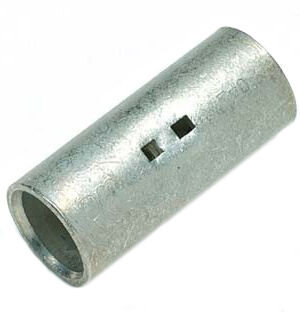

Presskjøtehylser SEN

16 varianter

Fortinnet og med inspeksjonshull. For SEN normert pressverktøy Materialet på produktet består av 99,9% ren kobber.
