Mekanisk skrumateriell

Melbye leverer mekanisk skrumateriell for en rekke bruksområder.

Hos oss finner du mekaniske Al/Cu skruskjøtehylser og kabelsko som er laget med høy kvalitet og presisjon i samsvar med IEC-61238-1, og som dekker et stort bruksområde innenfor 1kV og 1-36 kV.

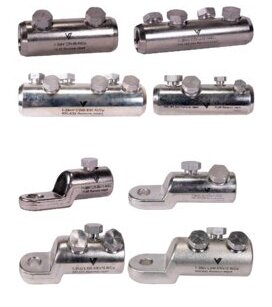

Skruskjøtehylser - 1 kV Al/Cu VConnect

6 varianter

Melbye’s mekaniske skruskjøtehylser er laget med høy kvalitet og presisjon i samsvar med IEC-61238-1. Melbye’s mekaniske skruskjøtehylser er tilgjengelig i to forskjellige spenn, 1kV og 1-36kV. Dette utgjør et stort bruksområde, samtidig optimalisering av elnummer. Melbye’s mekaniske skruskjøtehylser er laget av fortinnet aluminium, og har momentstyrte bolter som sikrer riktig montering hver gang de installeres. Alle boltene er standard metrisk sekskant, se tabellen. De er laget med tverrspor på innsiden for best mulig strekkfasthet av lederen, og for å bryte oksidasjonslaget på lederen. Da hylsen er fortinnet, kan den brukes til både aluminium og kobber ledere. Melbye’s mekaniske skruskjøtehylser for 1kV er testet for klasse 5 mangetrådet kobberleder, se tabell. Kobber klasse 5 mangetrådet skal det benyttes håndverktøy. Alle produktene er testet i henhold til: IEC-61238-1 | 2018-klasse A

Skrukabelsko - 1 kV Al/Cu VConnect

4 varianter

Melbye’s mekaniske skrukabelsko er laget med høy kvalitet og presisjon i samsvar med IEC-61238-1. Melbye’s mekaniske skrukabelsko er tilgjengelig i to forskjellige spenn, 1kV og 1-36kV. Dette utgjør et stort bruksområde, samtidig optimalisering av elnummer. Melbye’s mekaniske skrukabelsko er laget av fortinnet aluminium, og har momentstyrte bolter som sikrer riktig montering hver gang de installeres. Alle boltene er standard metrisk sekskant, se tabellen. De er laget med tverrspor på innsiden for best mulig strekkfasthet av lederen og for å bryte oksidasjonslaget på lederen. Da hylsen er fortinnet, kan den brukes til både aluminium og kobber ledere. Melbye’s mekaniske skrukabelsko for 1kV er testet for klasse 5 mangetrådet kobberleder, se tabell. Kobber klasse 5 mangetrådet skal det benyttes håndverktøy. Alle produktene er testet i henhold til: IEC-61238-1 | 2018-klasse A

Skruskjøtehylser - 1-36 kV Al/Cu VConnect

8 varianter

Melbye’s mekaniske skruskjøtehylser er laget med høy kvalitet og presisjon i samsvar med IEC-61238-1. Melbye’s mekaniske skruskjøtehylser er tilgjengelig i to forskjellige spenn, 1kV og 1-36kV. Dette utgjør et stort bruksområde, samtidig optimalisering av elnummer. Melbye’s mekaniske skruskjøtehylser er laget av fortinnet aluminium, og har momentstyrte bolter som sikrer riktig montering hver gang de installeres. Alle boltene er standard metrisk sekskant, se tabellen. De er laget med tverrspor på innsiden for best mulig strekkfasthet av lederen, og for å bryte oksidasjonslaget på lederen. Da hylsen er fortinnet, kan den brukes til både aluminium og kobber ledere. Melbye’s mekaniske skruskjøtehylser for 1kV er testet for klasse 5 mangetrådet kobberleder, se tabell. Alle produktene er testet i henhold til: IEC-61238-1 | 2018-klasse A

Skrukabelsko - 1-36 kV Al/Cu VConnect

10 varianter

Melbye’s mekaniske skrukabelsko er laget med høy kvalitet og presisjon i samsvar med IEC-61238-1. Melbye’s mekaniske skrukabelsko er tilgjengelig i to forskjellige spenn, 1kV og 1-36kV. Dette utgjør et stort bruksområde, samtidig optimalisering av elnummer. Melbye’s mekaniske skrukabelsko er laget av fortinnet aluminium, og har momentstyrte bolter som sikrer riktig montering hver gang de installeres. Alle boltene er standard metrisk sekskant, se tabellen. De er laget med tverrspor på innsiden for best mulig strekkfasthet av lederen og for å bryte oksidasjonslaget på lederen. Da hylsen er fortinnet, kan den brukes til både aluminium og kobber ledere. Alle produktene er testet i henhold til: IEC-61238-1 | 2018-klasse A * Oppgitt tverrsnitt i parentes med stjernepunkt bak må vurdere å rundpresse.

Skrukabelsko Bimetall - 1-36 kV Al/Cu VConnect

6 varianter

Mekanisk Bi-metall kabelsko. Bolter som knekker når riktig moment er oppnådd. Metallene er friksjonssveiset sammen. Produsert iht. IEC 61238-1 Se tabell for rund leder og sektor leder med og uten rundpress. Elnummer 2018360 og 2018361 er tiltenkt områder spesielt utsatt for korrosjon. Viktig at alle kontaktflater og områder settes inn med fett før montering.

Skrukabelsko 1-36kV 630-1000x16

2018367

Fortinnede skrukabelsko med skruer som "knekker" ved riktig moment. Krever minimalt med verktøy. Se tabell for rund leder og sektor leder. For de minste str. anbefaler vi bruk av holdeverktøy, Elnr. 88 705 99. Umbrako riktig lengde Elnr. 88 705 71, 6mm. For kabelsko/skjøtehylse 400-630 mm², benyttes umbrako El.nr 88 705 72, 8 mm. For klasse 5 kabel (mangetrådet) kan disse typene benyttes uten endehylse 2018364 = 240 mm², 2018340 = 300 mm², 2018365 = 400 mm². Skrukabelsko for kabel fra 630 til 1000mm² Al/Cu 12-36 kV. Al rundleder 630-1000mm² - Cu rundleder 630-800mm² - Ikke for sektorform.
