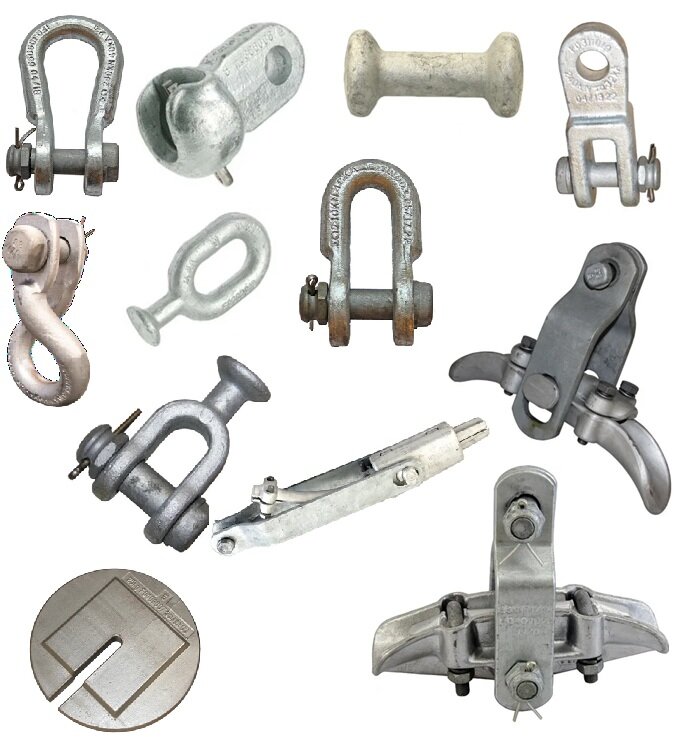

Armaturdeler

Generelt
Linjearmaturer benyttes til å forbinde isolatorkjeden til mastene og klemmer for line. De smidde detaljene er stort sett produsert av varmebehandlet stål. Dette stålet er spesielt beregnet for smiprosesser og dens gode egenskaper, spesielt formbarhet fremkommer på grunn av varmebehandlingen. Dette er
av spesiell betydning i forhold til dynamiske belastninger som f.eks. isavfall og vibrasjoner.

Kortslutningsevne
Kortslutningskapasiteten av strekkarmaturer er avhengig av ståltverrsnittet som benyttes, hullenes og boltenes overflatefriksjon samt den mekaniske belastning på utstyret. Videre har kvaliteten på stålet en innvirkning. Generelt kan man regne at en strømtetthet på 70A/mm² vil gi temperaturer lavere enn
400ºC. Det er viktig å ta i betraktning at ved høyere temperaturer enn dette vil man få redusert styrke i armaturen.

Standarder
Festeboltene er i hht. DIN 48073/kval. 5.6 eller 8.8.
Låsepinner er laget i rustfritt stål eller fortinnet kobber.
Standarder for kulebolt og kulehake er i hht. IEC 120 hhv.
DIN IEC 120, andre standarder på forespørsel.
Dimensjonering av forbindelse for lysbuebeskyttelse er i hht. DIN 48068 og ÖNORM E4 199. Andre dimensjoneringskriterier på forespørsel.
Låsepinner for kulehaker er i hht. IEC 372 hhv. DIN 48063.

Varmforsinkning
Ståldetaljer er varmforsinket.
Varmforsinkning kan utføres i hht. nasjonale og internasjonale standarder.

Avspenningsklemme - Boltet utførelse, for FeAl, Al og legerte Al-liner

1 variant

Klemmekropp og klemstykke i Al-legering. Øvrige detaljer eri stål, varmforsinket. Bolt sikret med skive og splint.
Ingen produktbilde tilgjenglig

Hengeklemme - Smidd senteroppheng for lodd

1 variant

Utførelse i henhold til IEC 61284. For FeAl, Al og legerte Al-liner med klemstykker. Materiale: Klemmekropp og klemstykke: Smidd aluminium. Øvrige detaljer: Varmforsinket stål. Bolt sikret med mutter og splint. Benyttes med loddoppheng: 2850088, 89, og 90 Lodd: 2850091

Kulebolt - Med ovalt øye for gnisthorn

4 varianter

Utførelse i henhold til IEC 120 / IEC 471. Produsert i stål, smidd og varmforsinket. 2850078 er twisted.

Sjakkel - Buet

1 variant

Utførelse i henhold til IEC 61284. Produsert i stål, smidd og varmforsinket. Bolt sikret med mutter og splint.

Gaffel med øye

3 varianter

Utførelse i henhold til IEC 120 / IEC 471. Produsert i stål, smidd og varmforsinket. Bolt sikret med mutter og splint.

Kileavspenningsklemme - For FeAl, Al og Al-legerte liner

17 varianter

Materiale: Kropp: Al-legering, smidd. Øvrige detaljer: Stål, varmgalvanisert. Bolt sikret med mutter og splint. Utførelse i henhold til IEC 61284. Kileavspenningsklemmer f.o.m. el.nr. 2850052 har loopføringer.

Kulebolt - Med ovalt øye

2 varianter

Utførelse i henhold til IEC 120 / IEC 471. Produsert i stål, smidd og varmforsinket

Hengeklemme - Støpt for loddoppheng

3 varianter

Utførelse i henhold til IEC 61284. For FeAl, Al og legerte Al-liner med U-bolter. Materiale: Klemmekropp og klemstykke: Støpt aluminium. Øvrige detaljer: Varmforsinket stål. Bolter sikret med mutter og splint. Benyttes med loddoppheng: 2850088, 89, og 90 Lodd: 2850091

Kulebolt - Med rundt øye

3 varianter

Utførelse av kulebolt i henhold til IEC 120 / IEC 471. Produsert i stål, smidd og varmforsinket. El.nr. 2850021 har feste for gnisthorn på stamme.

Kulehake - Med øye

4 varianter

Utførelse i henhold til IEC 120 / IEC 471. Produsert i stål, smidd og varmforsinket
Ingen produktbilde tilgjenglig

Kileavspenningsklemme automatisk

1 variant

En enkel kileavspenningsklemme med innlegg av line fra siden. Montering skjer uten bruk av verktøy. Klemmekropp har stort øye for feste av strekkverktøy. Klemmekropp og kiler er produsert i Al-legering. Øvrige detaljer i stål, varmforsinket. For FeAl, Al, Al-legerte liner (Ufettet).

Kulegaffel

4 varianter

Utførelse i henhold til IEC 120 / IEC 471. Produsert i stål, smidd, varmforsinket. Bolt sikret med mutter og splint

Kulehake - Vridd for gnisthorn

2 varianter

Utførelse i henhold til IEC 120/IEC 471. Med hull for feste av gnisthorn. Produsert i stål, smidd og varmforsinket.

Hengeklemmer smidd senteroppheng

3 varianter

Utførelse i henhold til IEC 61284. For FeAl, Al og legerte Al-liner med klemstykker. Materiale: Klemmekropp og klemstykke: Smidd aluminium. Øvrige detaljer: Varmforsinket stål. Bolt sikret med mutter og splint.

Kulebolt - Dobbel

2 varianter

Utførelse i henhold til IEC 120 / IEC 471. Produsert i stål, smidd og varmforsinket.

Kulehake - Rett for gnisthorn

5 varianter

Utførelse i henhold til IEC 120 / IEC 471. Feste for gnisthorn på stamme. Produsert i stål, smidd og varmforsinket.

Kileavspenningsklemme - Automatisk

En enkel kileavspenningsklemme med innlegg av line fra siden. Montering skjer uten bruk av verktøy. Klemmekropp har stort øye for feste av strekkverktøy. Klemmekropp og kiler er produsert i Al-legering. Øvrige detaljer i stål, varmforsinket. For FeAl, Al, Al-legerte liner (Ufettet).

Hengeklemme støpt

5 varianter

Utførelse i henhold til IEC 61284. For FeAl, Al og legerte Al-liner med U-bolter. Materiale: Klemmekropp og klemstykke: Støpt aluminium. Øvrige detaljer: Varmforsinket stål. Bolter sikret med mutter og splint

Kulehake - Gaffel

4 varianter

Utførelse i henhold til IEC 120 / IEC 471. Produsert i stål, smidd og varmforsinket. Bolt i gaffel sikret med mutter og splint.

Lodd og loddoppheng

4 varianter

Lodd og loddoppheng for støpte og smidde hengeklemmer. Kan benyttes sammen med følgende støpte hengeklemmer: El.nr. 2850044, 2850075 og 2850076 For smidde hengeklemmer: El.nr. 2850083,2850085 og 2850086
