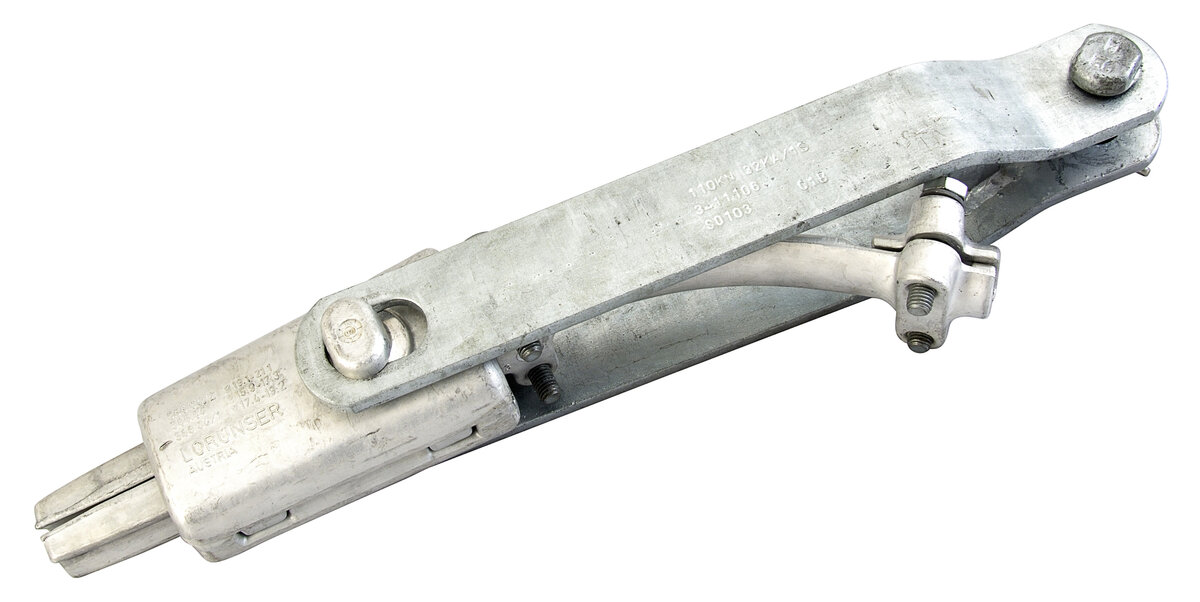

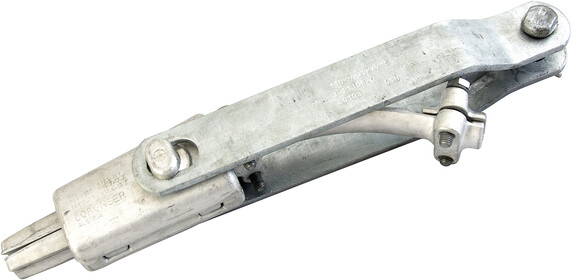

Kileavspenningsklemme - For FeAl, Al og Al-legerte liner

Materiale:
Kropp: Al-legering, smidd.
Øvrige detaljer: Stål, varmgalvanisert. Bolt sikret med mutter og splint.

Utførelse i henhold til IEC 61284. Kileavspenningsklemmer f.o.m. el.nr. 2850052 har loopføringer.

Følgende klemmer er testet mot BLL: 2850051 (62mm2), 2850053 (99mm2), 2850055 (157mm2) og 2850062 (241mm2).

17 varianter

Elnummer 2850045
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø<-9,0 Bolt S16
Tiltrekningsmoment 45 Nm
Kortslutningsstrøm kA 1s 16 kA
Bruddlast 55 kN
Elnummer 2850047
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø10,6-11,7 Bolt S16
Tiltrekningsmoment 45 Nm
Kortslutningsstrøm kA 1s 16 kA
Bruddlast 55 kN
Elnummer 2850049
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø11,8-14,0 Bolt S19
Tiltrekningsmoment 45 Nm
Kortslutningsstrøm kA 1s 15 kA
Bruddlast 55 kN
Elnummer 2850051
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø14,1-15,8 Bolt S19
Tiltrekningsmoment 45 Nm
Kortslutningsstrøm kA 1s 20 kA
Bruddlast 100 kN
Elnummer 2850052
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø15,9-17,3 Bolt S19
Tiltrekningsmoment 45 Nm
Kortslutningsstrøm kA 1s 32 kA
Bruddlast 110 kN
Elnummer 2850053
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø17,4-19,0 Bolt S19
Tiltrekningsmoment 45 Nm
Kortslutningsstrøm kA 1s 32 kA
Bruddlast 110 kN
Elnummer 2850054
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø19,0-21,1 Bolt S19 F0503077
Tiltrekningsmoment 60 Nm
Kortslutningsstrøm kA 1s 40 kA
Bruddlast 170 kN
Elnummer 2850055
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø21,2-23,4 Bolt S19 F0503083
Tiltrekningsmoment 60 Nm
Kortslutningsstrøm kA 1s 40 kA
Bruddlast 170 kN
Elnummer 2850056
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø23,5-25,6 Bolt S22
Tiltrekningsmoment 60 Nm
Kortslutningsstrøm kA 1s 50 kA
Bruddlast 200 kN
Elnummer 2850058
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø25,7-27,9 Bolt S22
Tiltrekningsmoment 60 Nm
Kortslutningsstrøm kA 1s 50 kA
Bruddlast 200 kN
Elnummer 2850060
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø30,2-32,4 Bolt S22 F0503150
Tiltrekningsmoment 60 Nm
Kortslutningsstrøm kA 1s 50 kA
Bruddlast 200 kN
Elnummer 2850061
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø23,5-25,6 Bolt S19
Tiltrekningsmoment 120 Nm
Kortslutningsstrøm kA 1s 40 kA
Bruddlast 200 kN
Elnummer 2850062
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø25,7-27,9 Bolt S19
Tiltrekningsmoment 120 Nm
Kortslutningsstrøm kA 1s 40 kA
Bruddlast 200 kN
Elnummer 2850063
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø28,0-30,1 Bolt S19
Tiltrekningsmoment 120 Nm
Kortslutningsstrøm kA 1s 40 kA
Bruddlast 200 kN
Elnummer 2850064
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø30,2-32,4 Bolt S19 F0503094
Tiltrekningsmoment 60 Nm
Kortslutningsstrøm kA 1s 40 kA
Bruddlast 200 kN
Elnummer 2851090
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø32,9-36,0 Bolt S19 F0503095
Tiltrekningsmoment 60 Nm
Kortslutningsstrøm kA 1s 40 kA
Bruddlast 240 kN
Elnummer 2851091
Produktnavn Kileavspenningsklemme for FeAl/Al/AlMgSi liner Ø36,1-39,2 Bolt S19
Tiltrekningsmoment 60 Nm
Kortslutningsstrøm kA 1s 40 kA
Bruddlast 200 kN
