Linjebrytere

Friluftsbrytere:

Melbye Skandinavias friluftsbrytere produseres av det svenske firmaet AB Gevea. Gevea har produsert linjebrytere siden 1920, og eksporterer i dag til mer enn 15 land verden over. I mange av disse landene er Gevea markedsleder.

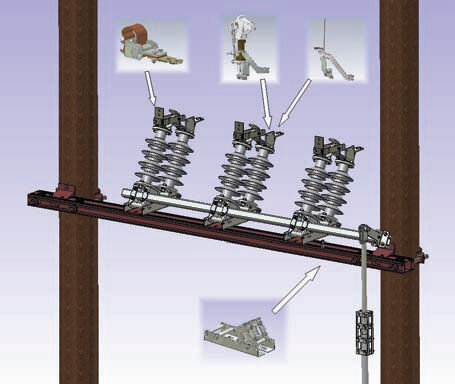

Brytersystemet er moduloppbygget. Polelementene (silikon eller epoxy) danner grunnenheten. På disse grunnenheter kan det påbygges en rekke detaljer for tilpasning til aktuell bryter.

Kontakter og strømbaner:
Gjennomgående 630A forniklede kobberkontakter og strømbaner, som garanterer lang levetid selv under
vanskelige forhold. Hovedstrømbanens kontakter består av en fast og en bevegelig parallellkontakt.
De to parallelle knivkontaktene gir maksimal utnyttelse av strømkreftene. Disse sammen med en trykkfjær
i syrefast materiale sikrer optimalt kontakttrykk under alle driftsforhold. Knivkontaktens konstruksjon hindrer at bryteren låser seg eller blir treg.

Bryting:
Lastbryting skjer ved hjelp av kontaktsvøpe med forniklet kobberrør eller lasthode, som medfører at hovedkontaktene alltid åpner strømløst. Kontaktsvøpens konstruksjon gir en rask og sikker bryterfunksjon.

Kobberrøret beskytter bryterfjæren fra overoppheting og brannsår. Ved bryting med lastbryterhode skjer
bruddet inne i lasthodet.

Isolatorer:
Bryterne kan leveres med to typer isolatorer; epoxy eller silikon. Isolatorene er testet i hht. IEC 1109.
Epoxyisolatoren har krypestrømsvei på 760 mm og bruddstyrke 2,5 kN.
Silikonisolatorens krypestrømsvei er 752 mm, og bruddstyrken er 4 kN.

Betjening:
Bryterne kan betjenes manuelt eller ved hjelp av motorstyring. Betjeningsstenger og betjeningshåndtak leveres i varmforsinket utførelse. Betjeningsstengene leveres i to lengder tilpasset høyde over bakke 6,5-8,5 m eller 8,5-11 m. Ved hjelp av teleskopbeslag justeres høyde trinnløst. Ved behov for lengre betjeningsstang kan skjøtestang leveres.

Tekniske data:
Merkespenning 24 kV
Impulsspenning fase - jord 125 kV
Impulsspenning over åpen pol 145 kV
Holdespenning 50Hz fase - jord 60 kV
Merkestrøm 630 A
Termisk strøm 3sek 25 kA

Støtstrøm 62,5 kA
Bryterevne med kontaktsvøpe 2862206 24kV, cosϕ=0,7 25 A

Bryterevne med kontaktsvøpe 2862205 24kV, cosϕ=0,7 70 A
Bryterevne med lasthode 24kV, cosϕ=0,7 630 A
Innkoblingsevne med hovedkontakt 10 kA
Bryterne er testet for å kunne åpne og lukke med 20 mm is på kontakter og ledere.


De standarder som ligger til grunn for konstruksjoner og tester er:
SS 428 12 00
IEC 60129
IEC 60265

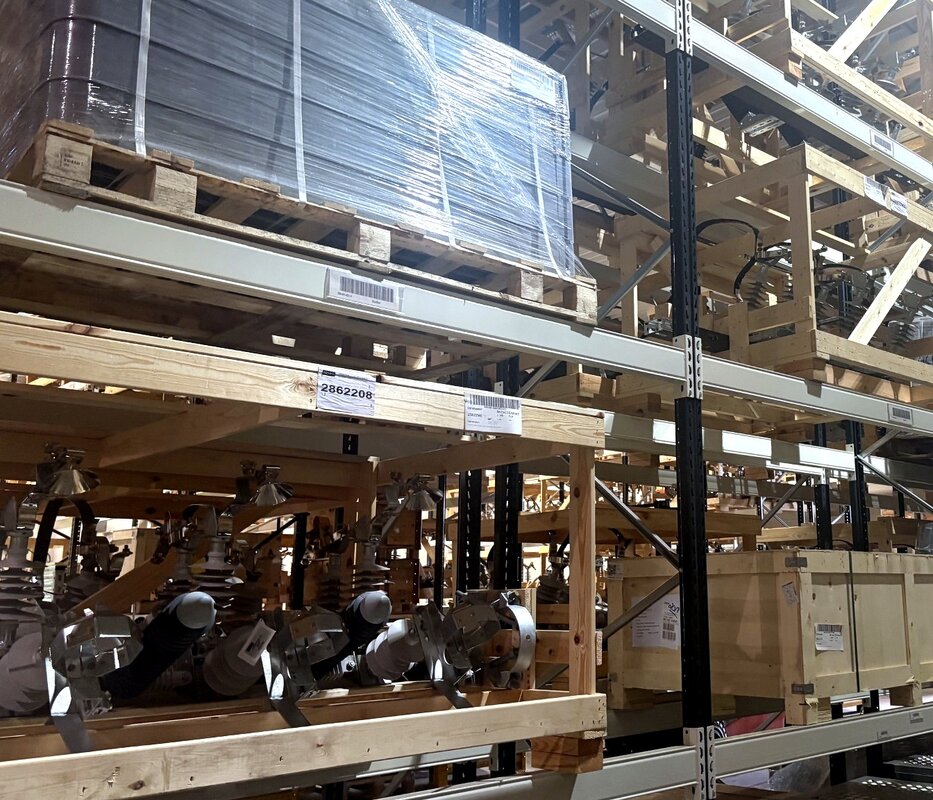

Leveranser:
Alle brytere kan leveres som enkeltkomponenter, delvis monterte for montering på traverser eller som ferdig monterte brytere på aluminiumtraverser. Hvis ønskelig kan vi levere kundetilpassede brytere.

Friluftsbrytere:

Melbye Skandinavias friluftsbrytere produseres av det svenske firmaet AB Gevea. Gevea har produsert linjebrytere siden 1920, og eksporterer i dag til mer enn 15 land verden over. I mange av disse landene er Gevea markedsleder.

Brytersystemet er moduloppbygget. Polelementene (silikon eller epoxy) danner grunnenheten. På disse grunnenheter kan det påbygges en rekke detaljer for tilpasning til aktuell bryter.

Kontakter og strømbaner:
Gjennomgående 630A forniklede kobberkontakter og strømbaner, som garanterer lang levetid selv under
vanskelige forhold. Hovedstrømbanens kontakter består av en fast og en bevegelig parallellkontakt.
De to parallelle knivkontaktene gir maksimal utnyttelse av strømkreftene. Disse sammen med en trykkfjær
i syrefast materiale sikrer optimalt kontakttrykk under alle driftsforhold. Knivkontaktens konstruksjon hindrer at bryteren låser seg eller blir treg.

Bryting:
Lastbryting skjer ved hjelp av kontaktsvøpe med forniklet kobberrør eller lasthode, som medfører at hovedkontaktene alltid åpner strømløst. Kontaktsvøpens konstruksjon gir en rask og sikker bryterfunksjon.

Kobberrøret beskytter bryterfjæren fra overoppheting og brannsår. Ved bryting med lastbryterhode skjer
bruddet inne i lasthodet.

Isolatorer:
Bryterne kan leveres med to typer isolatorer; epoxy eller silikon. Isolatorene er testet i hht. IEC 1109.
Epoxyisolatoren har krypestrømsvei på 760 mm og bruddstyrke 2,5 kN.
Silikonisolatorens krypestrømsvei er 752 mm, og bruddstyrken er 4 kN.

Betjening:
Bryterne kan betjenes manuelt eller ved hjelp av motorstyring. Betjeningsstenger og betjeningshåndtak leveres i varmforsinket utførelse. Betjeningsstengene leveres i to lengder tilpasset høyde over bakke 6,5-8,5 m eller 8,5-11 m. Ved hjelp av teleskopbeslag justeres høyde trinnløst. Ved behov for lengre betjeningsstang kan skjøtestang leveres.

Tekniske data:
Merkespenning 24 kV
Impulsspenning fase - jord 125 kV
Impulsspenning over åpen pol 145 kV
Holdespenning 50Hz fase - jord 60 kV
Merkestrøm 630 A
Termisk strøm 3sek 25 kA

Støtstrøm 62,5 kA
Bryterevne med kontaktsvøpe 2862206 24kV, cosϕ=0,7 25 A

Bryterevne med kontaktsvøpe 2862205 24kV, cosϕ=0,7 70 A

Bryterevne med lasthode 24kV, cosϕ=0,7 630 A
Innkoblingsevne med hovedkontakt 10 kA

Bryterne er testet for å kunne åpne og lukke med 20 mm is på kontakter og ledere.


De standarder som ligger til grunn for konstruksjoner og tester er:
SS 428 12 00
IEC 60129
IEC 60265

Leveranser:
Alle brytere kan leveres som enkeltkomponenter, delvis monterte for montering på traverser eller som ferdig monterte brytere på aluminiumtraverser. Hvis ønskelig kan vi levere kundetilpassede brytere.

Bryterpol silikon 3 faser

2862001

Bryterpolelementer sammensatt og klar for montasje på travers. Består av 3 bryterpoler pakket sammen. BRYTERPOLPAKNING SILIK 3 FASER

Kontaktsvøpe, sett a`3stk. 12kV : 100A. 24kV : 70A

2862005

Kontaktsvøpe og lasthode leveres som påbyggdeler og monteres enkelt med fire skruer på bryterpolen. 12kV : 100A. 24kV : 70A

Kontaktsvøpe, sett à 3stk,25A

2862006

Kontaktsvøpe og lasthode leveres som påbyggdeler og monteres enkelt med fire skruer på bryterpolen. Kontaktsvøpen er prøvet for bryting av 25A belastningsstrøm under gunstige forhold.

Lasthode, 3 faser, 630 A Sett à 3 stk.

2862007

Kontaktsvøpe og lasthode leveres som påbyggdeler og monteres enkelt med fire skruer på bryterpolen. Lasthodet er av fabrikat Concordia Sprecher. Bryterevne : 630A. Max Innkoblingsstrøm: 10kA. Kortslutningsstrøm: 25kA

Forlengningsdel silikon3 faser

2862009

Overspenningsavledere på forlengningsdel, se eget avsnitt overspenningsavledere. Overspenningsavledere på forlengningsdel, se eget avsnitt overspenningsavledere.

Nedføringsdel silikon 3 faser

2862014

Alle nedføringsdeler har jordingspunkt for linjejordingsapparat. Overspenningsavledere på nedføringsdel, se eget avsnitt overspenningsavledere. "Alle nedføringsdeler har jordingspunkt for linjejordingsapparat. Overspenningsavledere på nedføringsdel, se eget avsnitt overspenningsavledere."

Kabeltilkoblingsskinne 3 faser m/jord.p.

2862019

Kabeltilkopling for bruk på bryterens faste side. Med jordingsbolt KABELTILKOBLINGSSKINNE

Monteringsutstyr I

2862021

Monteringsutstyr 1, type GMU 1 pakkes samlet i en eske. Pakningen inneholder følgende produkter: 1 stk. GHM betjeningshåndtak med treskruer. 1 stk. GSS rørstyring med treskruer. 1 stk. GSI stangisolator. 1 stk. GMK kneledd for bryteraksel. 1 sett GRF 1 traversfester (for 3 faser, Elnr 2862091) Skruer, muttere og skiver for montering av traversfester og akselstøtte på alumimiumtravers. Monteringsutstyr 1M, type GMU 1M er beregnet for bryter med motorbetjening. Pakningen inneholder samme deler som monteringsutstyr 1, men uten GHM betjeningshåndtak. Pakningen inneholder følgende produkter: 1 stk. GHM betjeningshåndtak med treskruer. 1 stk. GSS rørstyring med treskruer. 1 stk. GSI stangisolator. 1 stk. GMK kneledd for bryteraksel. 1 sett GRF 1 traversfester (for 3 faser, Elnr 2862091) Skruer, muttere og skiver for montering av traversfester og akselstøtte på alumimiumtravers.

Bryteraksel 1,84 m

2862026

Bryteraksel er utført av varmforsinket firkantrør 40x40 mm. Den kraftige akselen gjør alle koblinger stabile og sikre BRYTERAKSEL 1,84 M

Bryteraksel 3,1 m

2862028

Bryteraksel er utført av varmforsinket firkantrør 40x40 mm. Den kraftige akselen gjør alle koblinger stabile og sikre BRYTERAKSEL 3,1 M GMA 31

Bryteraksel 4,0 m

2862029

Bryteraksel er utført av varmforsinket firkantrør 40x40 mm. Den kraftige akselen gjør alle koblinger stabile og sikre BRYTERAKSEL 4,0 M GMA 40

Akselstøtte m/GRF 1

2862030

Akselstøtte benyttes når avstand mellom pol og betjeningsrørets kneledd er større enn 500 mm. Leveres med traversfeste. Akselstøtten er utført i varmforsinket stål. AKSELSTØTTE M/GRF 1

Betjeningsrør 6,5 - 8,5 m

2862032

Betjeningsrørene består av tre varmforsinkede stålrør der de to øverste skjøtes med stangisolatoren. Det nederste eller øverste røret går inn i det midterste og lengden er trinnløst regulerbart 0-2000 mm. I innfestingen til betjeningshåndtaket er det en justeringsskrue for finjustering av bryterpolåpningen. Rørsettene finnes i 2 forskjellige lengder, for travershøyde ca. 6,5 - 8,5 m og ca. 8,5 - 11,0 m. For større montasjehøyder påskjøtes forlengingsrør i lengde på 2 m med tilhørende rørstyring. På betjeningsrør GMR1 er teleskoprøret øverst og på GMR2 er dette nederst. "Betjeningsrørene består av tre varmforsinkede stålrør der de to øverste skjøtes med stangisolatoren. Det nederste eller øverste røret går inn i det midterste og lengden er trinnløst regulerbart 0-2000mm. I innfestingen til betjeningshåndtaket er det en"

Betjeningsrør 8,5 - 11,0 m

2862033

Betjeningsrørene består av tre varmforsinkede stålrør der de to øverste skjøtes med stangisolatoren. Det nederste eller øverste røret går inn i det midterste og lengden er trinnløst regulerbart 0-2000 mm. I innfestingen til betjeningshåndtaket er det en justeringsskrue for finjustering av bryterpolåpningen. Rørsettene finnes i 2 forskjellige lengder, for travershøyde ca. 6,5 - 8,5 m og ca. 8,5 - 11,0 m. For større montasjehøyder påskjøtes forlengingsrør i lengde på 2 m med tilhørende rørstyring. På betjeningsrør GMR1 er teleskoprøret øverst og på GMR2 er dette nederst. "Betjeningsrørene består av tre varmforsinkede stålrør der de to øverste skjøtes med stangisolatoren. Det nederste eller øverste røret går inn i det midterste og lengden er trinnløst regulerbart 0-2000mm. I innfestingen til betjeningshåndtaket er det en"

Forlengningsrør 2,0 m

2862034

Betjeningsrørene består av tre varmforsinkede stålrør der de to øverste skjøtes med stangisolatoren. Det nederste eller øverste røret går inn i det midterste og lengden er trinnløst regulerbart 0-2000 mm. I innfestingen til betjeningshåndtaket er det en justeringsskrue for finjustering av bryterpolåpningen. Rørsettene finnes i 2 forskjellige lengder, for travershøyde ca. 6,5 - 8,5 m og ca. 8,5 - 11,0 m. For større montasjehøyder påskjøtes forlengingsrør i lengde på 2 m med tilhørende rørstyring. På betjeningsrør GMR1 er teleskoprøret øverst og på GMR2 er dette nederst. "FORLENGNINGSRØR 2,0 M GFR 2 Betjeningsrørene består av tre varmforsinkede stålrør der de to øverste skjøtes med stangisolatoren. Det nederste eller øverste røret går inn i det midterste og lengden er trinnløst regulerbart 0-2000mm. I innfestingen til betjeningshåndtaket er det en"

Sikringsrør

2862046

Sikringsrør for bruk på Gevea bryter med V-kontakt eller ringkontakt. Smeltesikringer for el.nr. 28 620 46 SIKRINGSRØR RP33-20

Smeltesikring 10 A

2862048

Sikringsrør for bruk på Gevea bryter med V-kontakt eller ringkontakt. Smeltesikringer for el.nr. 28 620 46 Smeltesikring 10A. Benyttes sammen med sikringsrør type:RP33-20 El.nummer: 28 620 46

Smeltesikring 16 A

2862049

Sikringsrør for bruk på Gevea bryter med V-kontakt eller ringkontakt. Smeltesikringer for el.nr. 28 620 46 Smeltesikring 16A. Benyttes sammen med sikringsrør type:RP33-20 El.nummer: 28 620 47

Smeltesikring 20 A

2862050

Sikringsrør for bruk på Gevea bryter med V-kontakt eller ringkontakt. Smeltesikringer for el.nr. 28 620 46 Smeltesikring 20A. Benyttes sammen med sikringsrør type:RP33-20 El.nummer: 28 620 48

Al-klemme 3 stk.

2862056

Klemmer for bruk på bryterpoler AL-KLEMME 3 STK.
