12F Sjøkabel SM 4kN UT G657A1 Ståltråd armering D150m 4km/t

El nummer	1082860
Antall	1
Salgsenhet	Meter
ETIM-klasse	EC000034

Sammenlign

Produktbeskrivelse

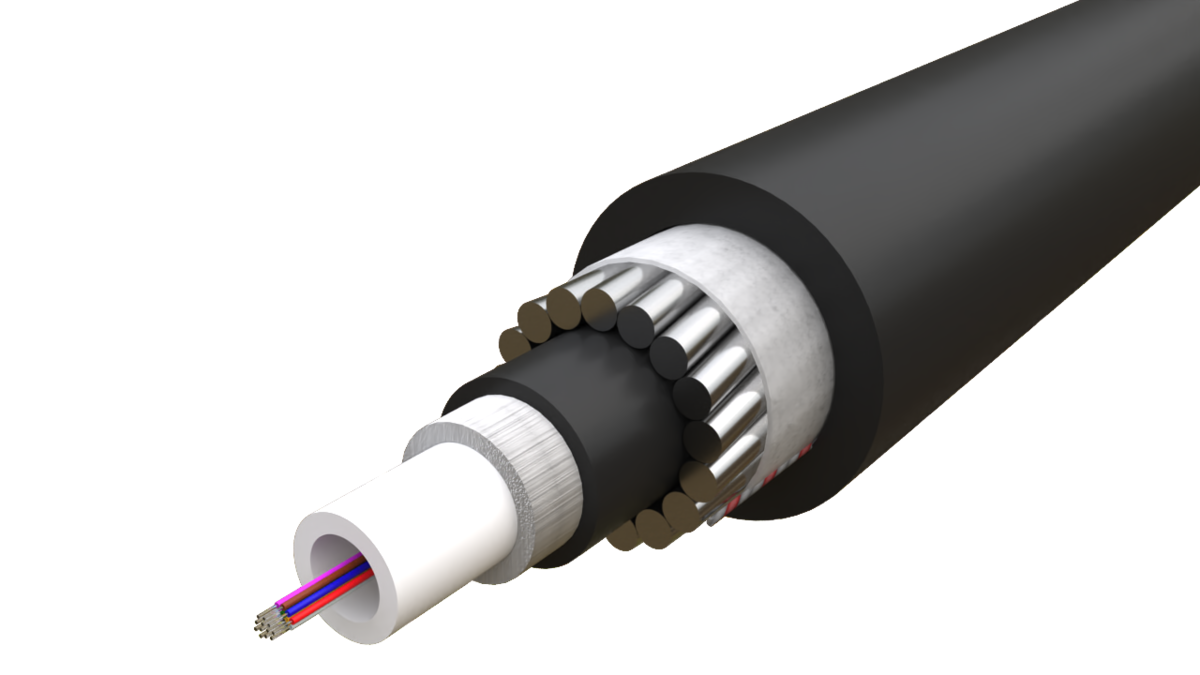

Fiberoptisk kabel for direkte foreligging i vann. Kabelen har ståltrådarmering og en ekstra PE kappe for beskyttelse mot høy trykkbelastning.

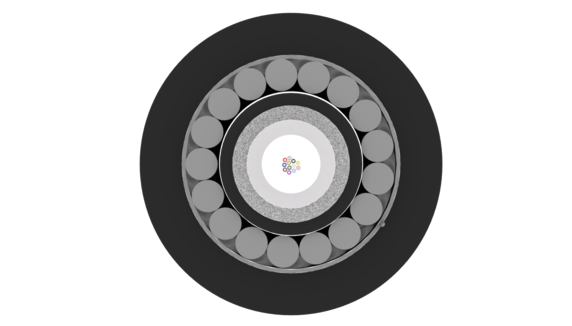

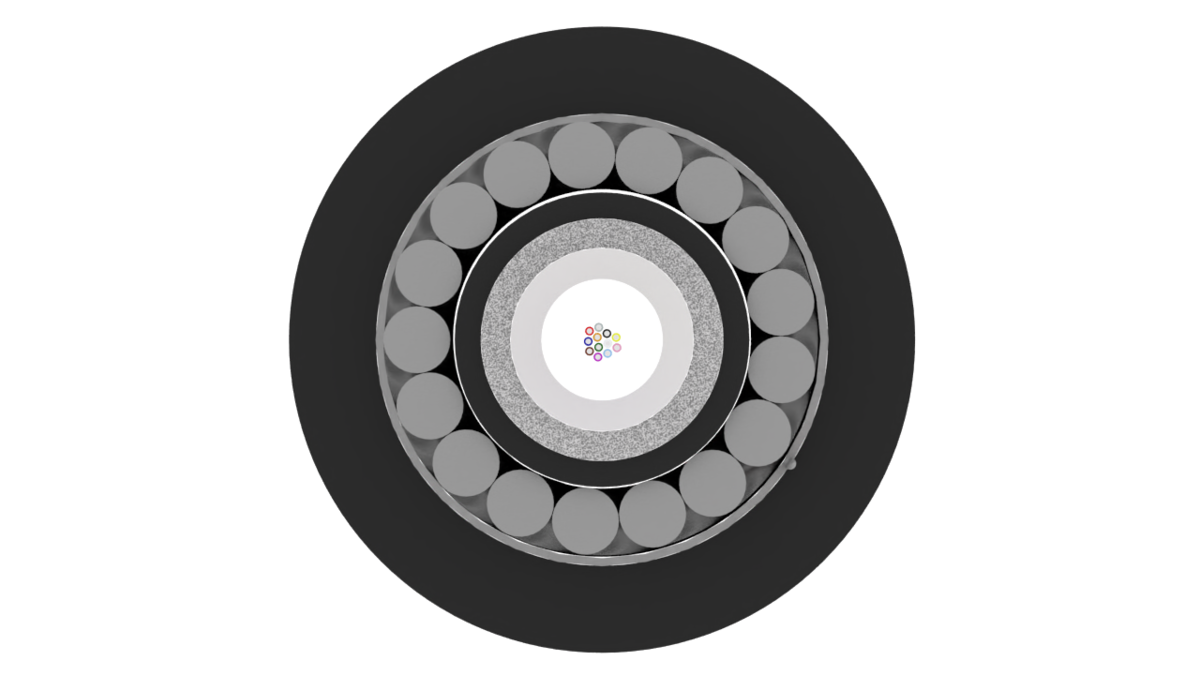

Kabelen er UV-bestandig, langsgående vanntett og har to svarte halogenfri ytterkapper av henholdsvis HDPE og MDPE. Konstruksjonen med ståltrådarmering, dobbel ytterkappe, FRP strekkelement og aramidgarn gir kabelen svært høy strekkstyrke og trykkbelastning. Kabelen er beskyttet mot vanninntrenging med gelfylte tuber, svelletape, vannblokkerende glassgarn og dobbel ytterkappe.

Egenskaper: Mekaniske tester i henhold til IEC 60794-1-2.

Den forventede livslengden ved normal bruk er mer enn 30 år.

Bruksområde:

• Innsjøer

• Fjorder

Lengde	1 000 mm
Høyde	11 mm
Bredde	11 mm
Vekt	199 g

Dokumenter

1082860-FDV.pdf

Fysiske egenskaper

Antall fiber	12
Kabelkonstruksjon	Central Loose Tube (CLT)
Fiber type	ITU-T G.657 A1
Fiber pr tube	12
Fargesekvens - Fiber	EIA/TIA-598A
Tubediameter	3 mm
Antal Tuber	1
Fargesekvens - Tube	EIA/TIA-598A
Ytre kappe materiale	HDPE (High Density Polyethene)
Dobbel Kappe	Ja
Kappefarge	Svart
Tykkelse ytre kappe	1,4 mm
Antall Strippetråder	1
Kabeldiameter	11 mm
Kabeldiameter toleranse	+/- 0.4 mm
Kabel nominell vekt	199 kg/km

Mekaniske og miljømessige egenskaper

Halogenfri	Ja
UV-bestandig	Ja
Metallfri	Nei
Motstand ved strekk (N) IEC-60794-1-21-E1	4 000 N
Motstand mot sammenpressing- IEC- 60794-1-21-E3	4 000 N/10cm
Motstand mot slag (Nm) IEC-60794-1-21-E4	30 Nm
Vridning IEC-60794-1-21-E7	±180º
Minste bøyeradius ved installasjon IEC-60794-1-21-E11	20 x d
Minste bøyeradius under drift IEC-60794-1-21-E11	15 x d
Penetrationstest - Vatten IEC-60794-1-22-F5	1m waterhead, 3m samples, 24 h
Drypptest - vann IEC-60794-1-21-E14	30 cm, 70ºc, 24 h
Temperaturområde under installasjon IEC-60794-1-22-F1	-15°c till +50°c
Temperaturområde under drift IEC-60794-1-22-F1	-30°c till +70°c
Temperaturområde ved lagring IEC-60794-1-22-F1	-30°c till +70°c
Maks Installationsdybde	150 m

Andre varianter

Elnummer Produktnavn Antall fiber Kabeldiameter Maks Installationsdybde Sammenlign

Elnummer 1082860

Produktnavn 12F Sjøkabel SM 4kN UT G657A1 Ståltråd armering D150m 4km/t

Antall fiber 12

Kabeldiameter 11 mm

Maks Installationsdybde 150 m

Elnummer 1082861

Produktnavn 24F Sjøkabel SM 4kN UT G657A1 Ståltråd armering D150m 4km/t

Antall fiber 24

Kabeldiameter 11 mm

Maks Installationsdybde 150 m

Elnummer 1082863

Produktnavn 48F Sjøkabel SM 5kN MLT G652D Ståltrådarmering D200m 2,1km/t

Antall fiber 48

Kabeldiameter 13,8 mm

Maks Installationsdybde 200 m

Elnummer 1082864

Produktnavn 96F Sjøkabel SM 5kN MLT G652D Ståltrådarmering D140m 2,1km/t

Antall fiber 96

Kabeldiameter 16,3 mm

Maks Installationsdybde 140 m

Elnummer 1082865

Produktnavn 144F Sjøkabel SM 19,2mm G652D Ståltrådarmering D130m 4000m/t

Antall fiber 144

Kabeldiameter 19,2 mm

Maks Installationsdybde 130 m

Elnummer 1082895

Produktnavn 192F Sjøkabel SM 4kN MLT G652D Ståltrådarmering D100m 2,1km/t

Antall fiber 192

Kabeldiameter 19,6 mm

Maks Installationsdybde 100 m

Elnummer 1082896

Produktnavn 288F Sjøkabel SM 7kN MLT G652D Ståltrådarmering D100m 2,1km/t

Antall fiber 288

Kabeldiameter 22,3 mm

Maks Installationsdybde 100 m
