144F Sjøkabel SM 19,2mm G652D Ståltrådarmering D130m 4000m/t

El nummer	1082865
Produkttype	QERE
Salgsenhet	Meter
ETIM-klasse	EC000034

Sammenlign

Produktbeskrivelse

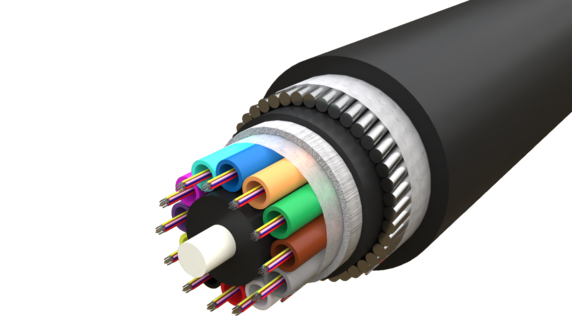

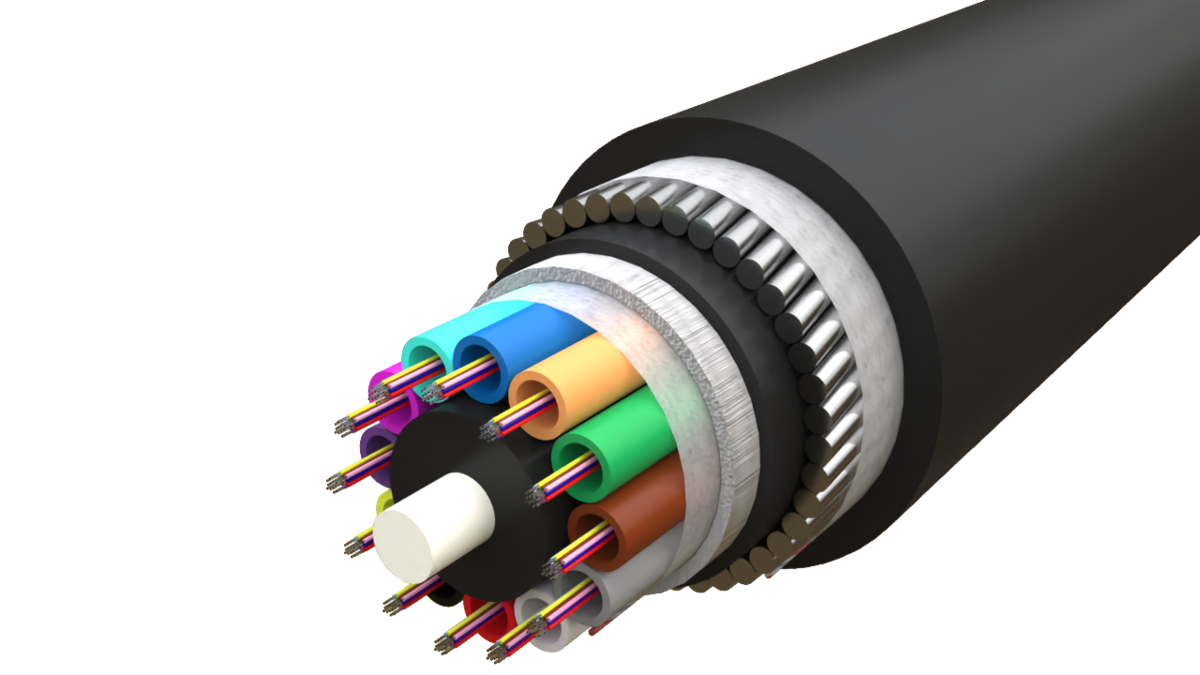

Fiberoptisk kabel for direkte foreligging i vann. Kabelen har ståltrådarmering og en ekstra PE kappe for beskyttelse mot høy trykkbelastning.

Kabelen er UV-bestandig, langsgående vanntett og har to svarte halogenfri ytterkapper av henholdsvis HDPE og MDPE. Konstruksjonen med ståltrådarmering, dobbel ytterkappe, FRP strekkelement og aramidgarn gir kabelen svært høy strekkstyrke og trykkbelastning. Kabelen er beskyttet mot vanninntrenging med gelfylte tuber, svelletape, vannblokkerende glassgarn og dobbel ytterkappe.

Egenskaper: Mekaniske tester i henhold til IEC 60794-1-2.

Den forventede livslengden ved normal bruk er mer enn 30 år.

Bruksområde:

• Innsjøer

• Fjorder

Lengde	1 000 mm
Høyde	19,2 mm
Bredde	19,2 mm
Vekt	540 g

Dokumenter

1082865-FDV.pdf

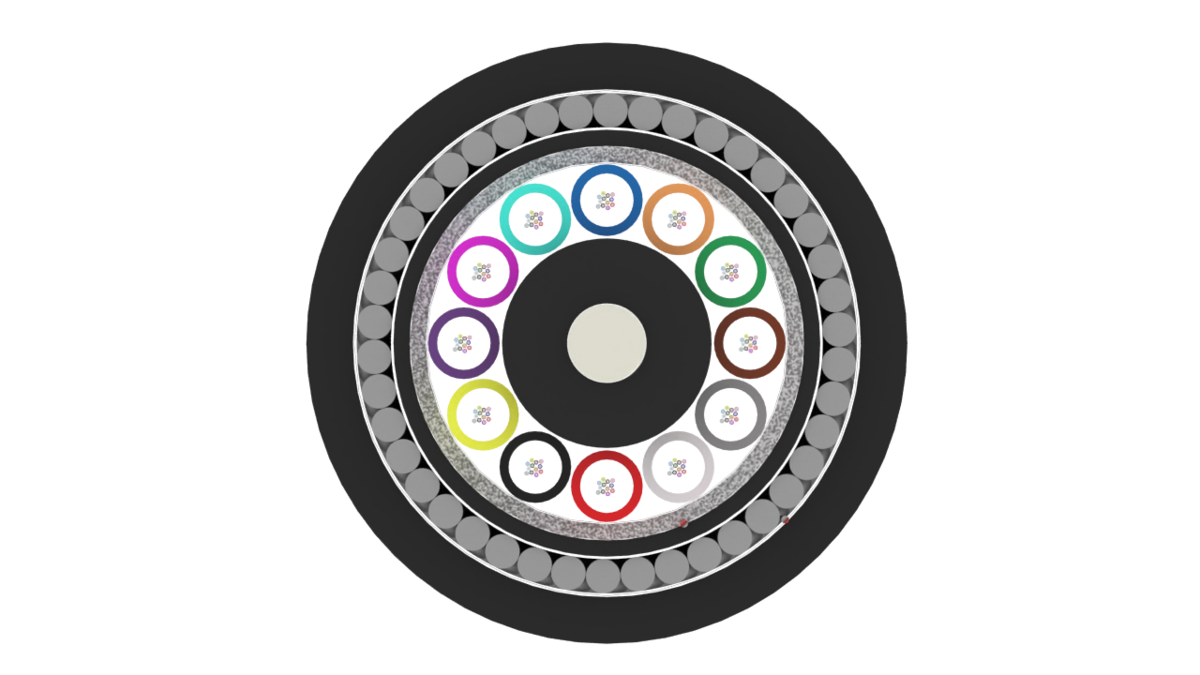

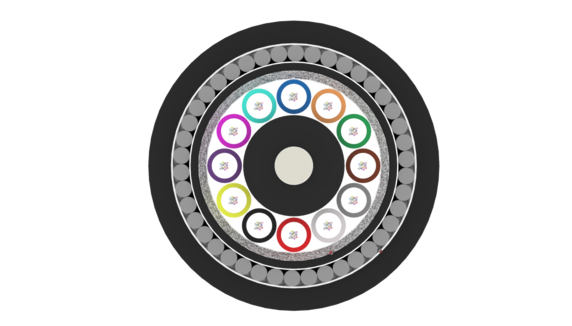

Fysiske egenskaper

Antall fiber	144
Kabelkonstruksjon	Multi Loose Tube (MLT)
Fiber type	ITU-T G.652 D
Fiber pr tube	12
Fargesekvens - Fiber	EIA/TIA-598A
Tubediameter	2,3 mm
Senterelement	FRP
Antal Tuber	12
Fargesekvens - Tube	EIA/TIA-598A
Ytre kappe materiale	HDPE (High Density Polyethene)
Dobbel Kappe	Ja
Kappefarge	Svart
Tykkelse ytre kappe	1,5 mm
Antall Strippetråder	2
Kabeldiameter	19,2 mm
Kabeldiameter toleranse	+/- 0.4 mm
Kabel nominell vekt	540 kg/km

Mekaniske og miljømessige egenskaper

Halogenfri	Ja
UV-bestandig	Ja
Metallfri	Nei
Motstand ved strekk (N) IEC-60794-1-21-E1	12 000 N
Motstand mot sammenpressing- IEC- 60794-1-21-E3	5 000 N/10cm
Motstand mot slag (Nm) IEC-60794-1-21-E4	25 Nm
Vridning IEC-60794-1-21-E7	±180º
Minste bøyeradius ved installasjon IEC-60794-1-21-E11	20 x d
Minste bøyeradius under drift IEC-60794-1-21-E11	15 x d
Penetrationstest - Vatten IEC-60794-1-22-F5	1m waterhead, 3m samples, 24 h
Drypptest - vann IEC-60794-1-21-E14	30 cm, 70ºc, 24 h
Temperaturområde under installasjon IEC-60794-1-22-F1	-15°c to +50°c
Temperaturområde under drift IEC-60794-1-22-F1	-40°c to +70°c
Temperaturområde ved lagring IEC-60794-1-22-F1	-40°c to +70°c
Maks Installationsdybde	130 m
