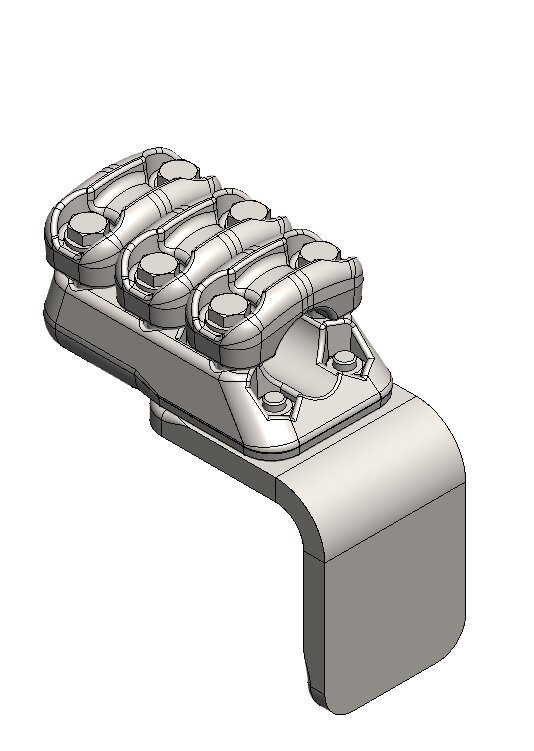

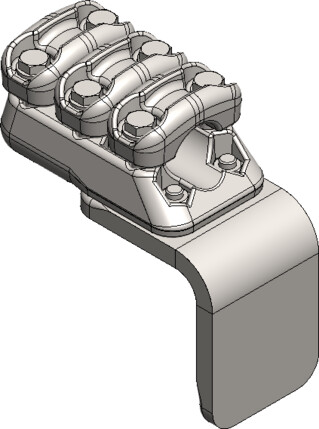

MFK 90 grader aluminium skinneklemme 3D 37-47mm

El nummer	110803
Produkttype	MFK 90 gr S 3D
Salgsenhet	Stk
ETIM-klasse

Sammenlign

Produktbeskrivelse

Elementer av smidd aluminium med bolter i A2 kvalitet.

Elementene bygges sammen til ferdige klemmer på al-skinner, tykkelse 15 mm.

Ved bestilling må line/boltdiameter oppgis. Likeledes type klemme: Rett, 45º, 90º, antall deksler, simplex, duplex, amperebelastning etc. Kontakt vår kundeservice dersom du har behov for assistanse.

Vekt	3 485 g

Dokumenter

MS-114315.pdf	MS-114315.pdf
110803-FDV.pdf

Tekniske spesifikasjoner - Klemmer

Bolt dim stk/mm	m12
Vekt	3 485 g
Merkestrøm inn	1600 A
Maks Merkespenning Un	245 kV
Kortslutningsstrøm kA 1s	63 kA

Fysisk belastning

Verktøy størrelse	19 mm
Tiltrekningsmoment	75 Nm

Spesifikasjoner

Lederdiameter hovedleder	37-47 mm
Hull diameter d	17-37 mm
Hull diameter D	37-17 mm
Antall deksler	3

Andre varianter

Elnummer Produktnavn Merkestrøm inn Kortslutningsstrøm kA 1s Sammenlign

Elnummer 110803

Produktnavn MFK 90 grader aluminium skinneklemme 3D 37-47mm

Merkestrøm inn 1600 A

Kortslutningsstrøm kA 1s 63 kA

Elnummer 110804

Produktnavn MFK 90 grader aluminium skinneklemme 2d 17-37mm

Merkestrøm inn 800 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 110806

Produktnavn MFK 90 grader aluminium skinneklemme 2D 37-47mm

Merkestrøm inn 1000 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 110807

Produktnavn MFK 90 grader aluminium skinneklemme 3d 17-37mm

Merkestrøm inn 1300 A

Kortslutningsstrøm kA 1s 63 kA
