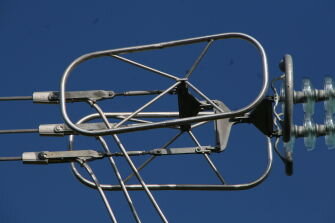

Armaturdeler



Generelt
Linjearmaturer benyttes til å forbinde isolatorkjeden til mastene og klemmer for line. De smidde detaljene er stort sett produsert av varmebehandlet stål. Dette stålet er spesielt beregnet for smiprosesser og dens gode egenskaper. Formbarhet er noe som kommer spesielt frem på grunn av varmebehandlingen. Dette er av spesiell betydning i forhold til dynamiske belastninger som f.eks. isavfall og vibrasjoner.

Kortslutningsevne
Kortslutningskapasiteten til strekkarmaturer er avhengig av ståltverrsnittet som benyttes, overflatefriksjonen til hull og bolter, samt den mekaniske belastningen på utstyret. Videre har kvaliteten på stålet en innvirkning. Generelt kan man regne at en strømtetthet på 70A/mm² vil gi temperaturer lavere enn 400ºC. Det er viktig å ta i betraktning at du vil få redusert styrke i armaturen ved høyere temperaturer enn dette.

Standarder
Festeboltene er i hht. DIN 48073/kval. 5.6 eller 8.8.
Låsepinner er produsert i rustfritt stål eller fortinnet kobber.
Standarder for kulebolt og kulehake er i hht. IEC 120 hhv.DIN IEC 120. Andre standarder på forespørsel.
Dimensjonering av forbindelse for lysbuebeskyttelse er i hht. DIN 48068 og ÖNORM E4 199. Andre dimensjoneringskriterier på forespørsel.
Låsepinner for kulehaker er i hht. IEC 372 hhv. DIN 48063.

Varmforsinkning
Ståldetaljer er varmforsinket.
Varmforsinkning kan utføres i hht. nasjonale og internasjonale standarder.

Kileavspenningsklemme - For FeAl, Al og Al-legerte liner

17 varianter

Materiale: Kropp: Al-legering, smidd. Øvrige detaljer: Stål, varmgalvanisert. Bolt sikret med mutter og splint. Utførelse i henhold til IEC 61284. Kileavspenningsklemmer f.o.m. el.nr. 2850052 har loopføringer. Følgende klemmer er testet mot BLL: 2850051 (62mm2), 2850053 (99mm2), 2850055 (157mm2) og 2850062 (241mm2).

Kileavspenningsklemme automatisk

1 variant

En enkel kileavspenningsklemme med innlegg av line fra siden. Montering skjer uten bruk av verktøy. Klemmekropp har stort øye for feste av strekkverktøy. Klemmekropp og kiler er produsert i Al-legering. Øvrige detaljer i stål, varmforsinket. For FeAl, Al, Al-legerte liner (Ufettet).

Gaffel med øye

3 varianter

Utførelse i henhold til IEC 120 / IEC 471. Produsert i stål, smidd og varmforsinket. Bolt sikret med mutter og splint.

Åk plate

1 variant

Åk plate for bruk sammen med Q-sil isolator. Senteravstand 200mm mellom isolatorer.

Gnisthorn

7 varianter

  Gnisthorn for bruk på standard kjeder.

Lodd og loddoppheng

4 varianter

Lodd og loddoppheng for støpte og smidde hengeklemmer. Kan benyttes sammen med følgende støpte hengeklemmer: El.nr. 2850044, 2850075 og 2850076 For smidde hengeklemmer: El.nr. 2850083,2850085 og 2850086

Hengeklemmer smidd senteroppheng

3 varianter

Utførelse i henhold til IEC 61284. For FeAl, Al og legerte Al-liner med klemstykker. Materiale: Klemmekropp og klemstykke: Smidd aluminium. Øvrige detaljer: Varmforsinket stål. Bolt sikret med mutter og splint.

Hengeklemme - Støpt for loddoppheng

3 varianter

Utførelse i henhold til IEC 61284. For FeAl, Al og legerte Al-liner med U-bolter. Materiale: Klemmekropp og klemstykke: Støpt aluminium. Øvrige detaljer: Varmforsinket stål. Bolter sikret med mutter og splint. Benyttes med loddoppheng: 2850088, 89, og 90 Lodd: 2850091

Ingen produktbilde tilgjenglig

Hengeklemme - Smidd senteroppheng for lodd

1 variant

Utførelse i henhold til IEC 61284. For FeAl, Al og legerte Al-liner med klemstykker. Materiale: Klemmekropp og klemstykke: Smidd aluminium. Øvrige detaljer: Varmforsinket stål. Bolt sikret med mutter og splint. Benyttes med loddoppheng: 2850088, 89, og 90 Lodd: 2850091

Hengeklemme støpt

5 varianter

Utførelse i henhold til IEC 61284. For FeAl, Al og legerte Al-liner med U-bolter. Materiale: Klemmekropp og klemstykke: Støpt aluminium. Øvrige detaljer: Varmforsinket stål. Bolter sikret med mutter og splint

Kulegaffel

4 varianter

Utførelse i henhold til IEC 120 / IEC 471. Produsert i stål, smidd, varmforsinket. Bolt sikret med mutter og splint

Sjakkel - Buet

1 variant

Utførelse i henhold til IEC 61284. Produsert i stål, smidd og varmforsinket. Bolt sikret med mutter og splint.

Kileavspenningsklemmer for Stål og Cu liner

1 variant

Materiale: Kropp: Al-legering, smidd. Øvrige detaljer: Stål, varmgalvanisert. Bolt sikret med mutter og splint. Utførelse i henhold til IEC 61284.

Kulebolt - Dobbel

2 varianter

Utførelse i henhold til IEC 120 / IEC 471. Produsert i stål, smidd og varmforsinket.

Kulebolt - Med rundt øye

3 varianter

Utførelse av kulebolt i henhold til IEC 120 / IEC 471. Produsert i stål, smidd og varmforsinket. El.nr. 2850021 har feste for gnisthorn på stamme.

Kulebolt - Med ovalt øye for gnisthorn

4 varianter

Utførelse i henhold til IEC 120 / IEC 471. Produsert i stål, smidd og varmforsinket. 2850078 er twisted.

Kulehake - Gaffel

4 varianter

Utførelse i henhold til IEC 120 / IEC 471. Produsert i stål, smidd og varmforsinket. Bolt i gaffel sikret med mutter og splint.

Kulehake - Vridd for gnisthorn

2 varianter

Utførelse i henhold til IEC 120/IEC 471. Med hull for feste av gnisthorn. Produsert i stål, smidd og varmforsinket.

Kulebolt - Med ovalt øye

2 varianter

Utførelse i henhold til IEC 120 / IEC 471. Produsert i stål, smidd og varmforsinket

Sjakkel - Rett

4 varianter

Utførelse i henhold til IEC 61284. Produsert i stål, smidd og varmforsinket. Bolt sikret med mutter og splint.
