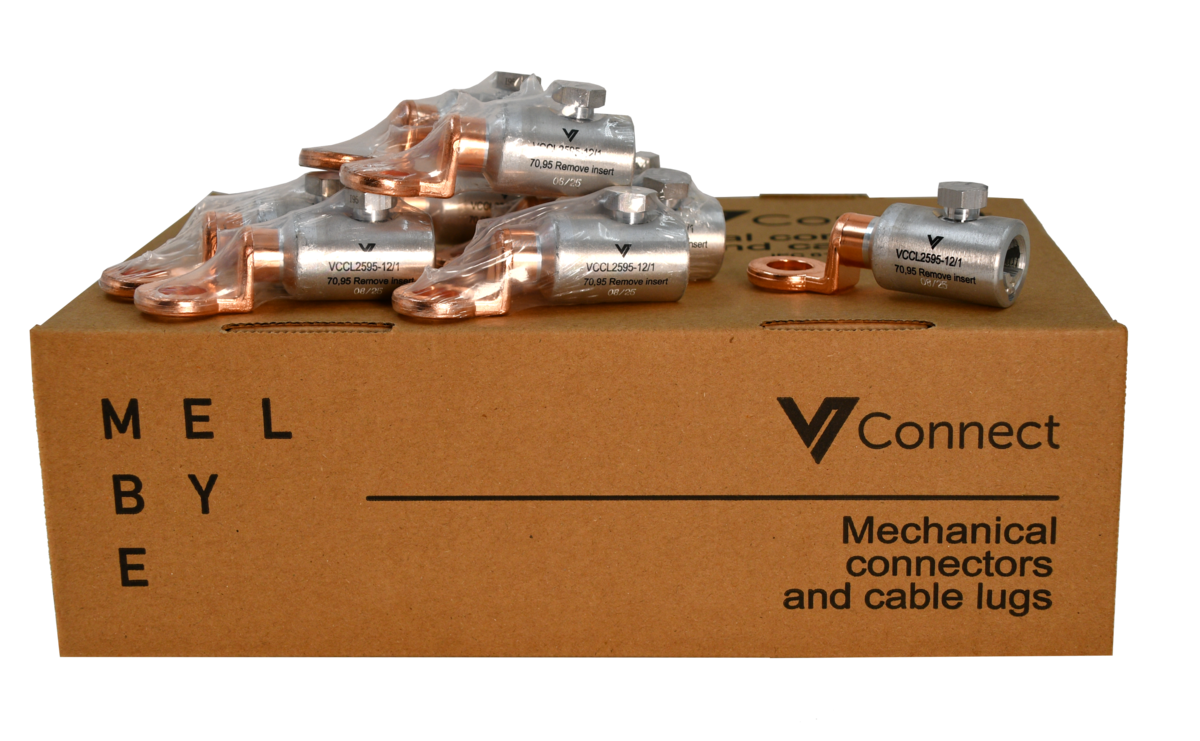

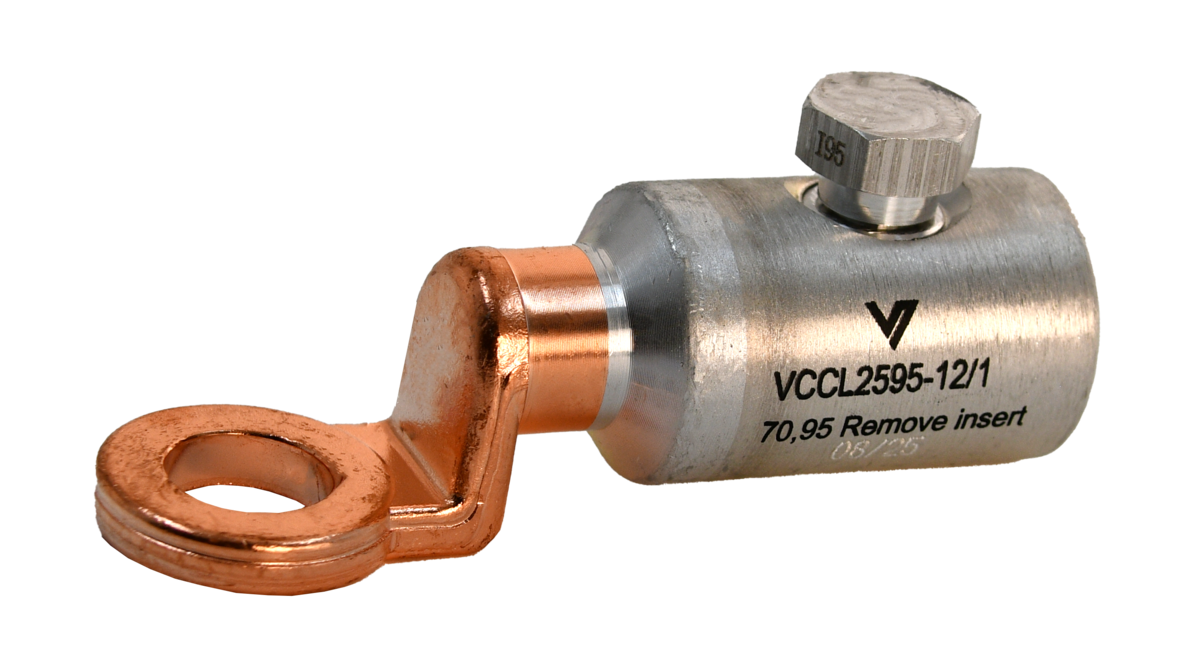

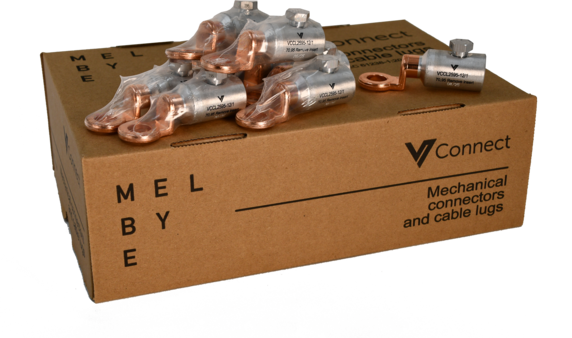

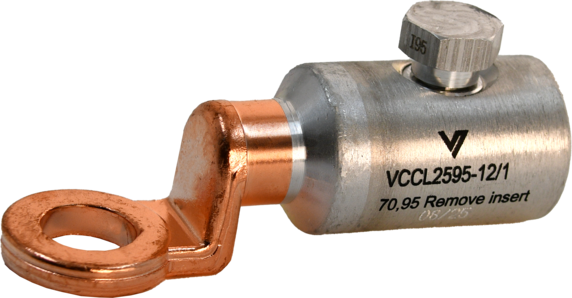

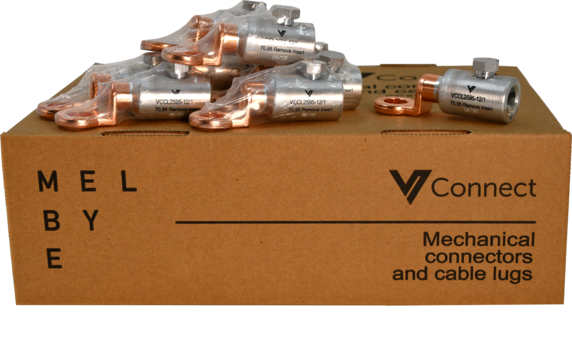

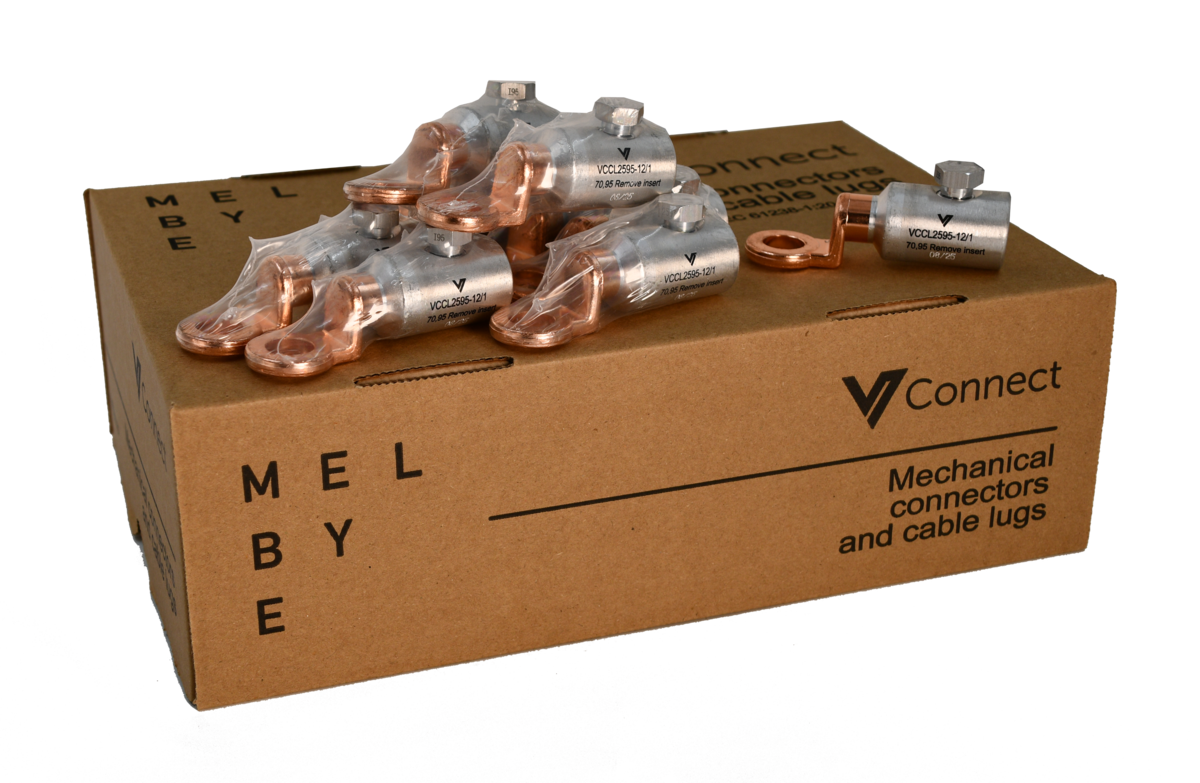

Kabelsko Bimetall 300-630x16 Mekanisk 1-36kV Al/Cu
| Vare-/El nummer | 2018333 | |
|---|---|---|
| Produkttype | VCCL300630-16/3 | |
| Antall | 1 | |
| Salgsenhet | Stk | |
| ETIM-klasse | EC001054 |
-
Produktbeskrivelse
Mekanisk Bi-metall kabelsko. Bolter som knekker når riktig moment er oppnådd. Metallene er friksjonssveiset sammen. Produsert iht. IEC 61238-1
Se tabell for rund leder og sektor leder med og uten rundpress.Elnummer 2018360 og 2018361 er tiltenkt områder spesielt utsatt for korrosjon. Viktig at alle kontaktflater og områder settes inn med fett før montering.
Vi anbefaler RENBlad 8155 for tilkobling.
Vi anbefaler holdeverktøy for kontaktmateriell 8870597 som motholdsverktøy.
EPD for 1-36kV skrukabelsko bimetall -
Dimensjoner
Lengde 193 mm Høyde 52 mm Bredde 60 mm Vekt 1 031 g -
Dokumenter
Andre filer
Øvrige dokumenter
-
Tekniske spesifikasjoner - Kontaktmateriell
Utvendig diameter 52 mm Innvendig diameter 33 mm Materiale Kobber/aluminium Diameter boltehull 16 mm Antall bolter 3 Pipe størrelse 24 mm Avmantlingsmål 90 mm Kontaktflate 60 mm Standard IEC 61238-1 -
Kabelinformasjon
Aluminium flertrådet (EF009676) 300-630 mm² Aluminium sektor flertrådet 300-400 mm² Aluminium helkjerne 300-630 mm² Aluminium sektor helkjerne 500 mm² - Sustainability
