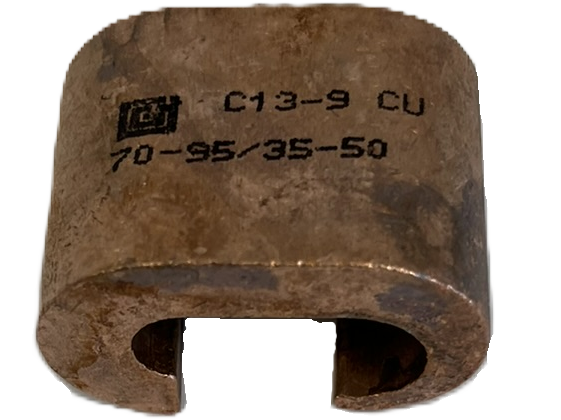

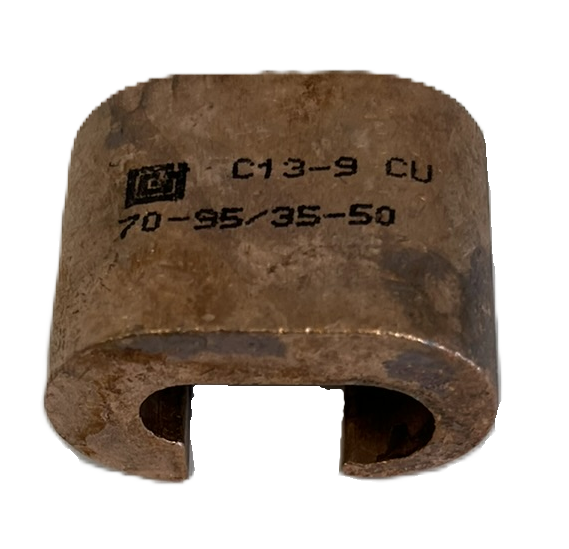

C-Pressklemme 70-95/35-50 Cu Skjøting/avgr. av jordleder
| Vare-/El nummer | 2030053 | |
|---|---|---|
| Produkttype | C13-9 | |
| Antall | 1 | |
| Salgsenhet | Stk | |
| ETIM-klasse | EC002290 |
-
Produktbeskrivelse
C-press klemmer benyttes for skjøting og avgreining av jordledere, jordliner eller Cu kabler. Både flertrådet og mangetrådet ledere kan benyttes - ved mangetrådet ledere skal alle kordelene være i C-press klemmen før pressing. Cu 99,95%.
Kan benyttes med flere typer verktøy, under forutsetning at en bruker verktøyet som beskrevet i leverandørens beskrivelse.
Sidemating: Det er når leder nummer to stikkes inn fra siden av C-press klemmen. Sidemating muliggjør at to ledere kan ha større samlet tverrsnitt enn om frontmating benyttes.
Frontmating: Det er når leder nummer to som skal inn i C-press klemmen "legges" inn via åpningen / fronten på C-press klemmen.
Klasse 5 kabler må diameter kvalitetssikres at den passer i C-press klemmen grunnen toleranser +/- under produksjon av en slik leder. Kobbertape kan benyttes for å samle kordelene hvis ønskelig.
Testet etter gjeldende normer.
-
Dimensjoner
Lengde 24,9 mm Høyde 22,1 mm Bredde 35,1 mm Vekt 83 g -
Dokumenter
Montasjeanvisning
-
Tekniske spesifikasjoner - Kontaktmateriell
Materiale kobber Press system c -
Kabelinformasjon
Sidemating 70-95/35-50 mm² Frontmating 70/35-50 mm² -
