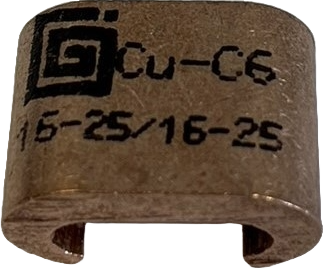

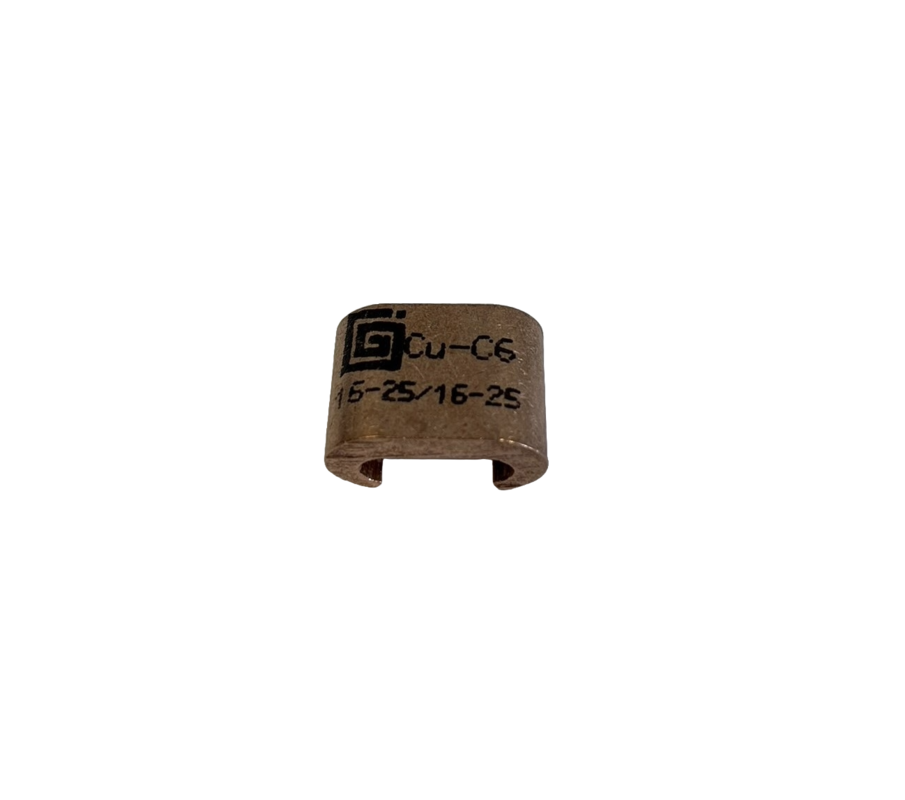

C-Pressklemme 16-25/16-25 Cu Skjøting/avgr. av jordleder
| Vare-/El nummer | 2030042 | |
|---|---|---|
| Produkttype | C6 | |
| Antall | 1 | |
| Salgsenhet | Stk | |
| ETIM-klasse | EC002290 |
-
Produktbeskrivelse
C-press klemmer benyttes for skjøting og avgreining av jordledere, jordliner eller Cu kabler. Både flertrådet og mangetrådet ledere kan benyttes - ved mangetrådet ledere skal alle kordelene være i C-press klemmen før pressing. Cu 99,95%.
Kan benyttes med flere typer verktøy, under forutsetning at en bruker verktøyet som beskrevet i leverandørens beskrivelse.
Sidemating: Det er når leder nummer to stikkes inn fra siden av C-press klemmen. Sidemating muliggjør at to ledere kan ha større samlet tverrsnitt enn om frontmating benyttes.
Frontmating: Det er når leder nummer to som skal inn i C-press klemmen "legges" inn via åpningen / fronten på C-press klemmen.
Klasse 5 kabler må diameter kvalitetssikres at den passer i C-press klemmen grunnen toleranser +/- under produksjon av en slik leder. Kobbertape kan benyttes for å samle kordelene hvis ønskelig.
Testet etter gjeldende normer.
-
Dimensjoner
Lengde 22 mm Høyde 11,8 mm Bredde 16 mm Vekt 18 g -
Dokumenter
Montasjeanvisning
-
Tekniske spesifikasjoner - Kontaktmateriell
Materiale kobber Press system c -
Kabelinformasjon
Sidemating 16-25/16-25 mm² Frontmating 16/16-25 mm² -
Andre varianter
Vare-/El nummer Produktnavn Product type Sidemating Frontmating SammenlignVare-/El nummer 2030040Produktnavn C-Pressklemme 6-10/6-10 Cu Skjøting/avgr. av jordlederProduct type C4Sidemating 10/6-10 mm²Frontmating 10/6 mm²Vare-/El nummer 2030041Produktnavn C-Pressklemme 10-16/10-16 Cu Skjøting/avgr. av jordlederProduct type C5Sidemating 10-16/10-16 mm²Frontmating 10/6 mm²Vare-/El nummer 2030042Produktnavn C-Pressklemme 16-25/16-25 Cu Skjøting/avgr. av jordlederProduct type C6Sidemating 16-25/16-25 mm²Frontmating 16/16-25 mm²Vare-/El nummer 2030043Produktnavn C-Pressklemme 16-25/6 Cu Skjøting/avgr. av jordlederProduct type C6-3Sidemating 16-25/2,5-6 mm²Frontmating 16-25/2,5-6 mm²Vare-/El nummer 2030044Produktnavn C-Pressklemme 25-35/16-25 Cu Skjøting/avgr. av jordlederProduct type C8-6Sidemating 25-35/16-25 mm²Frontmating 25/16-25 mm²Vare-/El nummer 2030045Produktnavn C-Pressklemme 25-35/25-35 Cu Skjøting/avgr. av jordlederProduct type C8Sidemating 25-35/25-35 mm²Frontmating 25/25-35 mm²Vare-/El nummer 2030046Produktnavn C-Pressklemme 35-50/16-25 Cu Skjøting/avgr. av jordlederProduct type C9-6Sidemating 35-50/16-25 mm²Frontmating 35/16-25 mm²Vare-/El nummer 2030047Produktnavn C-Pressklemme 35-50/25-35 Cu Skjøting/avgr. av jordlederProduct type C9-8Sidemating 35-50/25-35 mm²Frontmating 35/25-35 mm²Vare-/El nummer 2030048Produktnavn C-Pressklemme 35-50/35-50 Cu Skjøting/avgr. av jordlederProduct type C9Sidemating 35-50/35-50 mm²Frontmating 35/35-50 mm²Vare-/El nummer 2030049Produktnavn C-Pressklemme 50-70/25-35 Cu Skjøting/avgr. av jordlederProduct type C11-8Sidemating 50-70/25-35 mm²Frontmating 50/25-35 mm²Vare-/El nummer 2030050Produktnavn C-Pressklemme 50-70/35-50 Cu Skjøting/avgr. av jordlederProduct type C11-9Sidemating 50-70/35-50 mm²Frontmating 50/35-50 mm²Vare-/El nummer 2030051Produktnavn C-Pressklemme 50-70/50-70 Cu Skjøting/avgr. av jordlederProduct type C11Sidemating 50-70/50-70 mm²Frontmating 50/50-70 mm²Vare-/El nummer 2030052Produktnavn C-Pressklemme 70-95/25-35 Cu Skjøting/avgr. av jordlederProduct type C13-8Sidemating 70-95/25-35 mm²Frontmating 70/25-35 mm²Vare-/El nummer 2030053Produktnavn C-Pressklemme 70-95/35-50 Cu Skjøting/avgr. av jordlederProduct type C13-9Sidemating 70-95/35-50 mm²Frontmating 70/35-50 mm²Vare-/El nummer 2030054Produktnavn C-Pressklemme 70-95/50-70 Cu Skjøting/avgr. av jordlederProduct type C13-11Sidemating 70-95/50-70 mm²Frontmating 70/50-70 mm²Vare-/El nummer 2030055Produktnavn C-Pressklemme 70-95/70-95 Cu Skjøting/avgr. av jordlederProduct type C13Sidemating 70-95/70-95 mm²Frontmating 70/70-95 mm²Vare-/El nummer 2030056Produktnavn C-Pressklemme 95-120/25-35 Cu Skjøting/avgr. av jordlederProduct type C15-8Sidemating 95-120/25-35 mm²Frontmating 95/25-35 mm²Vare-/El nummer 2030057Produktnavn C-Pressklemme 95-120/35-50 Cu Skjøting/avgr. av jordlederProduct type C15-9Sidemating 95-120/35-50 mm²Frontmating 95/35-50 mm²Vare-/El nummer 2030058Produktnavn C-Pressklemme 95-120/50-70 Cu Skjøting/avgr. av jordlederProduct type C15-11Sidemating 95-120/50-70 mm²Frontmating 95/50-70 mm²Vare-/El nummer 2030059Produktnavn C-Pressklemme 95-120/70-95 Cu Skjøting/avgr. av jordlederProduct type C15-13Sidemating 95-120/70-95 mm²Frontmating 95/70-95 mm²Vare-/El nummer 2030060Produktnavn C-Pressklemme 95-120/95-120 Cu Skjøting/avgr. av jordlederProduct type C15Sidemating 95-120/95-120 mm²Frontmating 95/95 mm²Vare-/El nummer 2030061Produktnavn C-Pressklemme 120-150/35-50 Cu Skjøting/avgr. av jordlederProduct type C16-9Sidemating 120-150/35-50 mm²Frontmating 120-150/35-50 mm²Vare-/El nummer 2030062Produktnavn C-Pressklemme 120-150/120-150 Skjøting/avgr. av jordlederProduct type C16Sidemating 120-150/120-150 mm²Frontmating 120-150/120-150 mm²
