48F Minikabel 5,7mm G657A1 SM Sort HDPE, 2km/trm

El nummer	1083022
Produkttype	QXAE/QXXE
Salgsenhet	Meter
ETIM-klasse	EC000034

Sammenlign

Produktbeskrivelse

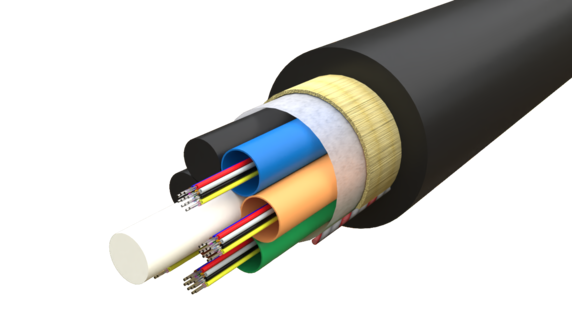

Fiberoptisk kabel for utendørsinstallasjon i fiberrør. Kabelen er spesielt konstruert for innblåsing i mikrorør med indre diameter på 8-16 mm.
Kabelen inneholder 250 µm fiber som ligger beskyttet i gelfylte tuber. Hver tube inneholder 12 eller 24 fiber.

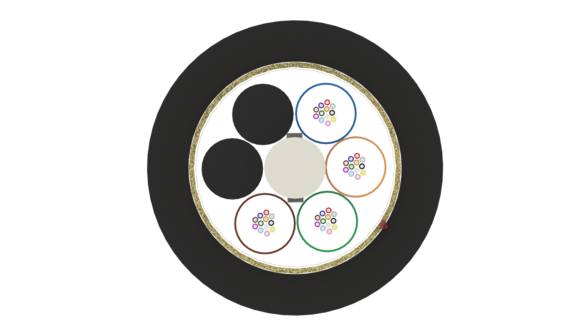

Tubene ligger rundt et sentralt FRP strekkelement. Denne konstruksjonen kalles for MLT (Multi Loose Tube).
Kabelen er UV-bestandig, langsgående vanntett og har en lavfriksjonskappe av svart halogenfri HDPE.

Kabelen kan enkelt strippes ved hjelp av en innlagt strippetråd.

Den forventede livslengde ved normal bruk/installasjon overstiger 30 år.

Bruksområde:
• Aksessnettet
• Transportnett

Dimensjoner

Lengde	1 000 mm
Høyde	5,7 mm
Bredde	5,7 mm
Vekt	30 g

Dokumenter

Datablad

1083022-FDV.pdf

Fysiske egenskaper

Antall fiber	48
Kabelkonstruksjon	Multi Loose Tube (MLT)
Fiber type	ITU-T G.657 A1
Fiber pr tube	12
Fargesekvens - Fiber	EIA/TIA-598A
Tubediameter	1,55 mm
Senterelement	FRP
Antal Tuber	4 + 2 fillers
Fargesekvens - Tube	EIA/TIA-598A
Ytre kappe materiale	HDPE (High Density Polyethene)
Kappefarge	Svart
Tykkelse ytre kappe	0,5 mm
Antall Strippetråder	1
Kabeldiameter	5,7 mm
Kabeldiameter toleranse	+/- 0.4 mm
Kabel nominell vekt	30 kg/km

Mekaniske og miljømessige egenskaper

Halogenfri	Ja
UV-bestandig	Ja
Metallfri	Ja
Motstand ved strekk (N) IEC-60794-1-21-E1	800 N
Motstand mot sammenpressing- IEC- 60794-1-21-E3	500 N/10cm
Motstand mot slag (Nm) IEC-60794-1-21-E4	50
Vridning IEC-60794-1-21-E7	± 180°
Minste bøyeradius ved installasjon IEC-60794-1-21-E11	20 x d
Minste bøyeradius under drift IEC-60794-1-21-E11	10 x d
Penetrationstest - Vatten IEC-60794-1-22-F5	1m head, 3m samples, 24 hrs.
Drypptest - vann IEC-60794-1-21-E14	30 cm, 70°C, 24 hr
Temperaturområde under installasjon IEC-60794-1-22-F1	-15°c till +50°c
Temperaturområde under drift IEC-60794-1-22-F1	-40°c til +70°c
Temperaturområde ved lagring IEC-60794-1-22-F1	-40°c til +70°c
