96F Minikabel 6,6mm G657A1 SM Sort HDPE, 4km/trm

Vare-/El nummer	1083033
Produkttype	QXAE/QXXE
Salgsenhet	Meter
ETIM-klasse	EC000034

Sammenlign

Produktbeskrivelse

Fiberoptisk kabel for utendørsinstallasjon i fiberrør. Kabelen er spesielt konstruert for innblåsing i mikrorør med indre diameter på 8-16 mm.
Kabelen inneholder 250 µm fiber som ligger beskyttet i gelfylte tuber. Hver tube inneholder 12 eller 24 fiber.

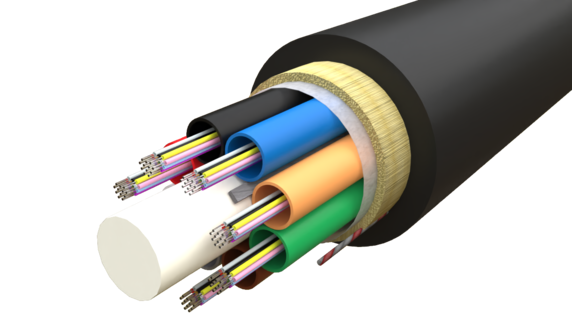

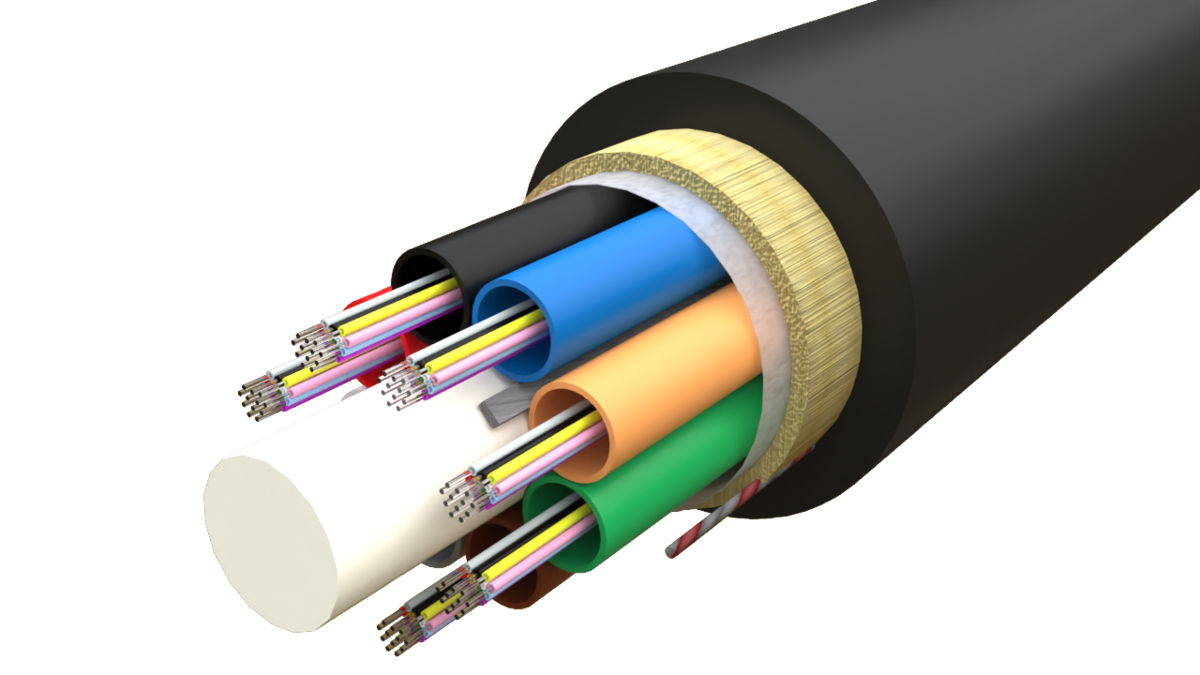

Tubene ligger rundt et sentralt FRP strekkelement. Denne konstruksjonen kalles for MLT (Multi Loose Tube).
Kabelen er UV-bestandig, langsgående vanntett og har en lavfriksjonskappe av svart halogenfri HDPE.

Kabelen kan enkelt strippes ved hjelp av en innlagt strippetråd.

Den forventede livslengde ved normal bruk/installasjon overstiger 30 år.

Bruksområde:
• Aksessnettet
• Transportnett

Dimensjoner

Lengde	1 000 mm
Høyde	6,6 mm
Bredde	6,6 mm
Vekt	40 g

Dokumenter

Datablad

1083033-NB-FDV.pdf

1083033-translated-EN-FDV.pdf

Øvrige dokumenter

SDS-Fyll i fiberkabel

Fysiske egenskaper

Antall fiber	96
Kabelkonstruksjon	Multi Loose Tube (MLT)
Fiber type	ITU-T G.657 A1
Fiber pr tube	12
Fargesekvens - Fiber	EIA/TIA-598A
Tubediameter	1,55 mm
Senterelement	FRP
Antal Tuber	8
Fargesekvens - Tube	EIA/TIA-598A
Ytre kappe materiale	HDPE (High Density Polyethene)
Kappefarge	Svart
Tykkelse ytre kappe	0,5 mm
Antall Strippetråder	1
Kabeldiameter	6,5 mm
Kabeldiameter toleranse	+/- 0.4 mm
Kabel nominell vekt	40 kg/km

Mekaniske og miljømessige egenskaper

Halogenfri	Ja
UV-bestandig	Ja
Metallfri	Ja
Motstand ved strekk (N) IEC-60794-1-21-E1	1 000 N
Motstand mot sammenpressing- IEC- 60794-1-21-E3	500 N/10cm
Motstand mot slag (Nm) IEC-60794-1-21-E4	50
Vridning IEC-60794-1-21-E7	± 180°
Minste bøyeradius ved installasjon IEC-60794-1-21-E11	20 x d
Minste bøyeradius under drift IEC-60794-1-21-E11	10 x d
Penetrationstest - Vatten IEC-60794-1-22-F5	1m head, 3m samples, 24 hrs.
Drypptest - vann IEC-60794-1-21-E14	30 cm, 70°C, 24 hr
Temperaturområde under installasjon IEC-60794-1-22-F1	-15°c till +50°c
Temperaturområde under drift IEC-60794-1-22-F1	-40°c til +70°c
Temperaturområde ved lagring IEC-60794-1-22-F1	-40°c til +70°c

Andre varianter

Vare-/El nummer Produktnavn Antall fiber Kabeldiameter Fargesekvens - Fiber Sammenlign

Vare-/El nummer 1082911

Produktnavn 12F Minikabel 5,7mm G652D SM MLT Sort HDPE, 4km/trm

Antall fiber 12

Kabeldiameter 5,7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083029

Produktnavn 12F Minikabel 5,7mm G657A1 SM Sort HDPE, 4km/trm

Antall fiber 12

Kabeldiameter 5,7 mm

Fargesekvens - Fiber S12 & EIA/TIA-598A

Vare-/El nummer 1083020

Produktnavn 12F Minikabel 5,7mm G657A1 SM Sort HDPE, 2km/trm

Antall fiber 12

Kabeldiameter 5,7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1082950

Produktnavn 24F Minikabel 5,7mm G652D SM MLT Sort HDPE, 2km/trm

Antall fiber 24

Kabeldiameter 5,7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083030

Produktnavn 24F Minikabel 5,7mm G657A1 SM Sort HDPE, 4km/trm

Antall fiber 24

Kabeldiameter 5,7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083021

Produktnavn 24F Minikabel 5,7mm G657A1 SM Sort HDPE, 2km/trm

Antall fiber 24

Kabeldiameter 5,7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083031

Produktnavn 48F Minikabel 5,7mm G657A1 SM Sort HDPE, 4km/trm

Antall fiber 48

Kabeldiameter 5,7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083022

Produktnavn 48F Minikabel 5,7mm G657A1 SM Sort HDPE, 2km/trm

Antall fiber 48

Kabeldiameter 5,7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1082914

Produktnavn 72F Minikabel 5,7mm G652D SM MLT Sort HDPE, 4km/trm

Antall fiber 72

Kabeldiameter 5,7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083032

Produktnavn 72F Minikabel 5,7mm G657A1 SM Sort HDPE, 4km/trm

Antall fiber 72

Kabeldiameter 5,7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083023

Produktnavn 72F Minikabel 5,7mm G657A1 SM Sort HDPE, 2km/trm

Antall fiber 72

Kabeldiameter 5,7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1082915

Produktnavn 96F Minikabel 6,6mm G652D SM MLT Sort HDPE, 4km/trm

Antall fiber 96

Kabeldiameter 6,5 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083033

Produktnavn 96F Minikabel 6,6mm G657A1 SM Sort HDPE, 4km/trm

Antall fiber 96

Kabeldiameter 6,5 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083024

Produktnavn 96F Minikabel 6,6mm G657A1 SM Sort HDPE, 2km/trm

Antall fiber 96

Kabeldiameter 6,5 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1082916

Produktnavn 144F Minikabel 7,0mm G652D SM MLT Sort HDPE, 4km/trm

Antall fiber 144

Kabeldiameter 7,2 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1082954

Produktnavn 144F Minikabel 7,0mm G652D SM MLT Sort HDPE, 2km/trm

Antall fiber 144

Kabeldiameter 7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1082970

Produktnavn 144F Minikabel 6,7mm G652D SM MLT Sort PA, 4km/trm

Antall fiber 144

Kabeldiameter 6,7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1082976

Produktnavn 144F Minikabel 6,7mm G652D SM MLT Sort PA, 2km/trm

Antall fiber 144

Kabeldiameter 6,7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083025

Produktnavn 144F Minikabel 7,0mm G657A1 SM Sort HDPE, 2km/trm

Antall fiber 144

Kabeldiameter 7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083034

Produktnavn 144F Minikabel 7,0mm G657A1 SM Sort HDPE, 4km/trm

Antall fiber 144

Kabeldiameter 7 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1082955

Produktnavn 192F Minikabel 9,4mm G652D, SM MLT Sort HDPE, 2km/trm

Antall fiber 192

Kabeldiameter 9,4 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1082977

Produktnavn 192F Minikabel 8,0mm G652D SM MLT Sort PA, 2km/trm

Antall fiber 192

Kabeldiameter 8 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1082971

Produktnavn 192F Minikabel 8,0mm G652D SM MLT Sort PA, 4km/trm

Antall fiber 192

Kabeldiameter 8 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083026

Produktnavn 192F Minikabel 8,2mm G657A1 SM Sort HDPE, 2km/trm

Antall fiber 192

Kabeldiameter 8,2 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083035

Produktnavn 192F Minikabel 8,2mm G657A1 SM Sort HDPE, 4km/trm

Antall fiber 192

Kabeldiameter 8,2 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083027

Produktnavn 288F Minikabel 10,2mm G657A1 SM Sort HDPE, 2km/trm

Antall fiber 288

Kabeldiameter 10,2 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083060

Produktnavn 288F Minikabel 10,2mm G652D SM MLT Sort HDPE, 4km/trm

Antall fiber 288

Kabeldiameter 10,2 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083036

Produktnavn 288F Minikabel 10,2mm G657A1 SM Sort HDPE, 4km/trm

Antall fiber 288

Kabeldiameter 10,2 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1082919

Produktnavn 432F Minikabel 12,5mm G652D SM MLT Sort HDPE, 2km/trm

Antall fiber 432

Kabeldiameter 12,5 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083028

Produktnavn 432F Minikabel 12,5mm G657A1 SM Sort HDPE, 2km/trm

Antall fiber 432

Kabeldiameter 12,5 mm

Fargesekvens - Fiber EIA/TIA-598A

Vare-/El nummer 1083037

Produktnavn 432F Minikabel 12,5mm G657A1 SM Sort HDPE, 4km/trm

Antall fiber 432

Kabeldiameter 12,5 mm

Fargesekvens - Fiber EIA/TIA-598A
