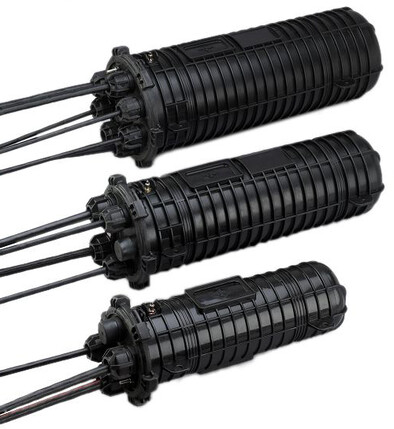

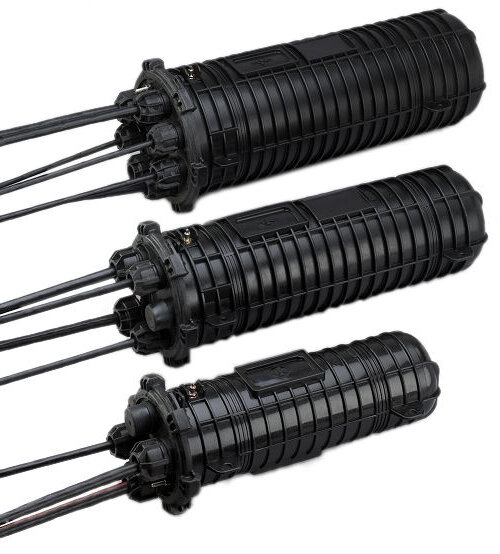

Skjøteboks FG650, 288/432F, IP68 med 2x ekspress port + 3x drop port
El nummer | 6917723 | |
---|---|---|
Produkttype | FG-650 | |
Antall | 1 | |
Salgsenhet | Stk | |
ETIM-klasse | EC002598 |
-
Produktbeskrivelse
Skjøteboks IP68 for innstallering utendørsinstallasjon, direkteforlagt og luft (ADSS).
Boksene kan monteres på påle, vegg, mast, i kummer, skap eller på lina.
Mulighet for sikring med hengelås.
Installasjonen er hurtig og enkel. Det finnes ingen løse deler og det trengs ingen varmkrymp. Forseglingen mellom boks og kabel gjøres med silikonpakninger som finnes for ulike kabeldimensjoner og som enkel- eller multigjennomgang.
Skjøteboksen har bunnseksjon med 5 porter, 2xekspressport + 3x dropport, samt mulighet for midspan.
Alle innganger, pakninger og verktøy er delbare.
Skjøteboksen leveres med:
- 2 ekspressport-sett (portskrue+innsats)
- 2 stk A-kabelpakning (1x10-15mm)
- 2 stk B-kabelpakning (1x15-21mm)
- 2 stk C-kabelpakning (1x21-25mm)
- 1 kabelpakning for midspan
- 1 stk skjøtekassett (36 fiber) + slakkebrett
- 6 stk skjøteholdere for 6 skjøtehylser (36 totalt)
- 2 stk feste for strekkelement
- 4 stk slangeklemme
- Strips
- 2 stk posjonspakning med rense-sprit
- 1 stk posjonspakning med silikon
- Verktøy for stramming av porter
- Målebånd for ytre diameter på kabel
Ekspressportene som leveres med boksen kan brukes for å gjøre en midspan installasjon.
FG-650 har kapasitet til 6x36f, 5x48f eller 6x72f skjøtekassetter enkeltfiber. Alternativt 2 stk 216f ribbon kassetter (1 stk. 36f inngår). Ekstra skjøtebrett bestilles separat
- Skjøtebrett 36 skjøt: Elnr: 6917728
- Skjøtebrett 48 skjøt: Elnr: 6917724
- Skjøtebrett 72 skjøt: Elnr: 6917729
For å benytte dropportene må dropport sett og pakninger bestilles separat, eller som et komplett sett som også inneholder blindplugg.

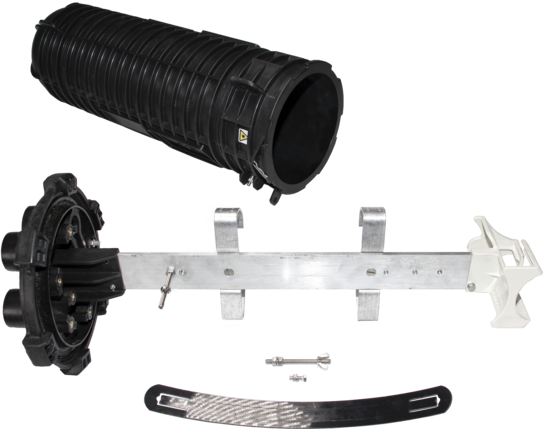

Innfestning for kveileramme med Elnr:6917792
Boksene er testet i henhold til Bellcore General Requirement GR-771-CORE.
