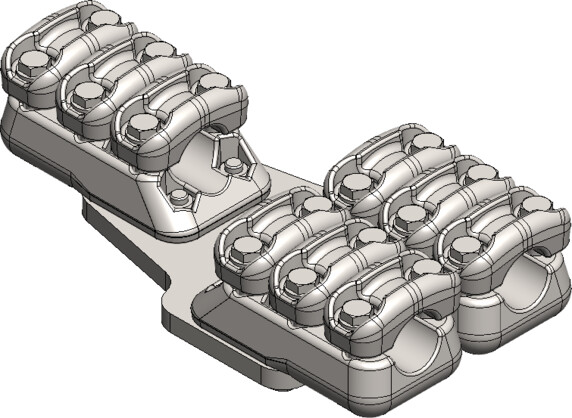

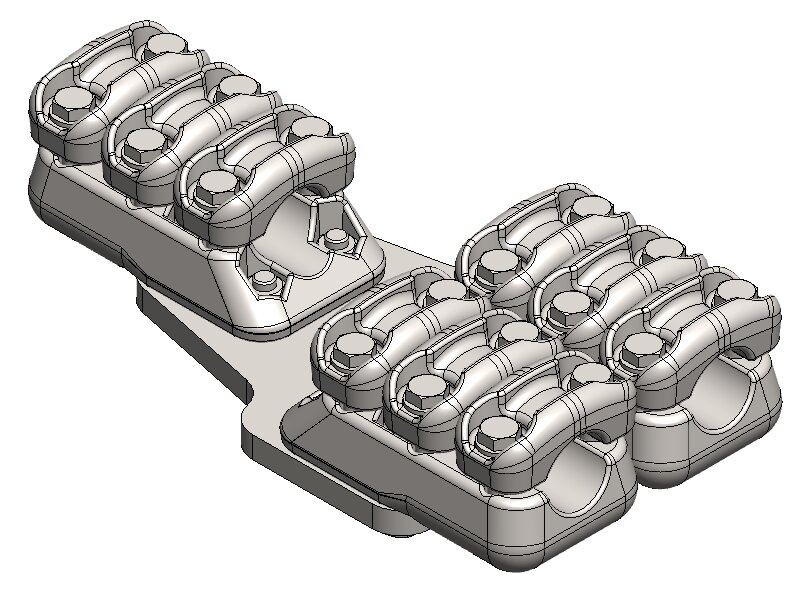

MFK Duplex Rett 3 x 37-47mm 3D

El nummer	112104
Produkttype	MFK Duplex Rett 3x3D
Salgsenhet	Stk
ETIM-klasse

Sammenlign

Produktbeskrivelse

Elementer av smidd aluminium med bolter i A2 kvalitet.

Elementene bygges sammen til ferdige klemmer på al-skinner, tykkelse 15 mm.

Ved bestilling må line/boltdiameter oppgis. Likeledes type klemme: Rett, 45º, 90º, antall deksler, simplex, duplex, amperebelastning etc. Kontakt vår kundeservice dersom du har behov for assistanse.

Vekt	8 850 g

Dokumenter

MS-114351.pdf	MS-114351.pdf
112104-FDV.pdf

Tekniske spesifikasjoner - Klemmer

Bolt dim stk/mm	m12
Vekt	8 850 g
Merkestrøm inn	1600 A
Maks Merkespenning Un	245 kV
Kortslutningsstrøm kA 1s	63 kA

Fysisk belastning

Verktøy størrelse	19 mm
Tiltrekningsmoment	75 Nm

Spesifikasjoner

Lederdiameter hovedleder	37-47 mm
Lederdiameter avgreining	37-47 mm
Hull diameter d	17-37 mm
Hull diameter D	37-47 mm
Antall deksler	3x3d

Andre varianter

Elnummer Produktnavn Merkestrøm inn Kortslutningsstrøm kA 1s Sammenlign

Elnummer 112101

Produktnavn MFK Duplex Rett 3 x 17-37mm 2d

Merkestrøm inn 800 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 112102

Produktnavn MFK Duplex Rett 3 x 37-47mm 2D

Merkestrøm inn 1000 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 112103

Produktnavn MFK Duplex Rett 3 x 17-37mm 3d

Merkestrøm inn 1300 A

Kortslutningsstrøm kA 1s 63 kA

Elnummer 112104

Produktnavn MFK Duplex Rett 3 x 37-47mm 3D

Merkestrøm inn 1600 A

Kortslutningsstrøm kA 1s 63 kA

Elnummer 112105

Produktnavn MFK Duplex Rett 1 x 37-47mm 2D 2 x 17-37mm 2d

Merkestrøm inn 1000 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 112106

Produktnavn MFK Duplex Rett 1 x 37-47mm 2D 2 x 17-37mm 3d

Merkestrøm inn 1000 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 112107

Produktnavn MFK Duplex Rett 1 x 17-37mm 3d 2 x 17-37mm 2d

Merkestrøm inn 1300 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 112108

Produktnavn MFK Duplex Rett 1 x 37-47mm 3D 2 x 17-37mm 2d

Merkestrøm inn 1600 A

Kortslutningsstrøm kA 1s 63 kA
