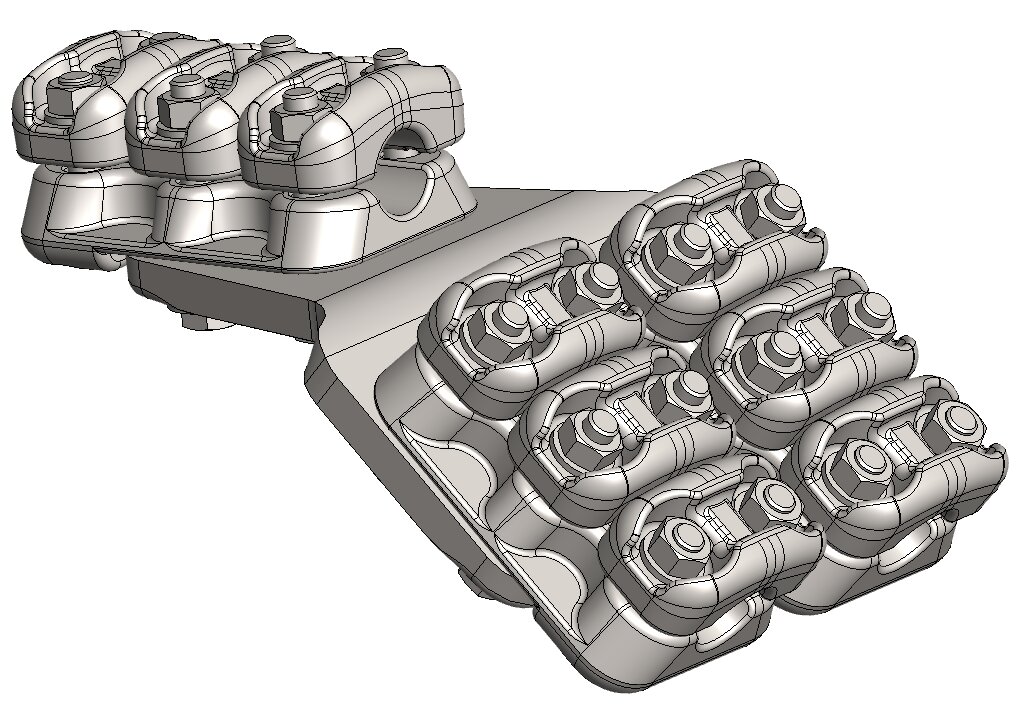

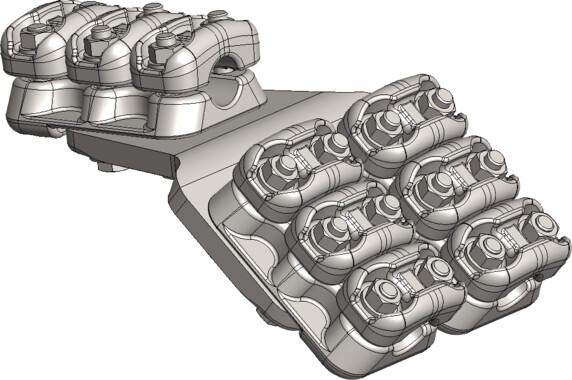

MFK Duplex 45 grader 3 x 17-37mm 3d
| Vare-/El nummer | 112111 | |
|---|---|---|
| Produkttype | MFK Duplex 45 gr 3x3d | |
| Salgsenhet | Stk | |
| ETIM-klasse |
-
Produktbeskrivelse
Elementer av smidd aluminium med bolter i A2 kvalitet.
Elementene bygges sammen til ferdige klemmer på al-skinner, tykkelse 15 mm.
Ved bestilling må line/boltdiameter oppgis. Likeledes type klemme: Rett, 45º, 90º, antall deksler, simplex, duplex, amperebelastning etc.
Kontakt vår kundeservice dersom du har behov for assistanse. -
Dimensjoner
Vekt 6 582 g -
Dokumenter
Skisser & tegninger
-
Tekniske spesifikasjoner - Klemmer
Bolt dim stk/mm m12 Vekt 8 850 g Merkestrøm inn 1300 A Maks Merkespenning Un 245 kV Kortslutningsstrøm kA 1s 63 kA -
Fysisk belastning
Verktøy størrelse 19 Tiltrekningsmoment 75 Nm -
Spesifikasjoner
Lederdiameter hovedleder 37-47 mm Lederdiameter avgreining 37-47 mm Hull diameter d 17-37 mm Hull diameter D 37-47 mm Antall deksler 3x3d -
Andre varianter
Vare-/El nummer Produktnavn Merkestrøm inn Kortslutningsstrøm kA 1s SammenlignVare-/El nummer 112109Produktnavn MFK Duplex 45 grader 3 x 17-37mm 2dMerkestrøm inn 800 AKortslutningsstrøm kA 1s 50 kAVare-/El nummer 112110Produktnavn MFK Duplex 45 grader 3 x 37-47mm 2DMerkestrøm inn 1000 AKortslutningsstrøm kA 1s 50 kAVare-/El nummer 112111Produktnavn MFK Duplex 45 grader 3 x 17-37mm 3dMerkestrøm inn 1300 AKortslutningsstrøm kA 1s 63 kAVare-/El nummer 112112Produktnavn MFK Duplex 45 grader 3 x 37-47mm 3DMerkestrøm inn 1600 AKortslutningsstrøm kA 1s 63 kAVare-/El nummer 112113Produktnavn MFK Duplex 45 grader 1 x 37-47mm 2D 2 x 17-37mm 2dMerkestrøm inn 1000 AKortslutningsstrøm kA 1s 50 kAVare-/El nummer 112114Produktnavn MFK Duplex 45 grader 1 x 37-47mm 2D 2 x 17-37mm 3dMerkestrøm inn 1000 AKortslutningsstrøm kA 1s 50 kAVare-/El nummer 112115Produktnavn MFK Duplex 45 grader 1 x 17-37mm 3d 2 x 17-37mm 2dMerkestrøm inn 1300 AKortslutningsstrøm kA 1s 50 kAVare-/El nummer 112116Produktnavn MFK Duplex 45 grader 1 x 37-47mm 3D 2 x 17-37mm 2dMerkestrøm inn 1600 AKortslutningsstrøm kA 1s 50 kA
