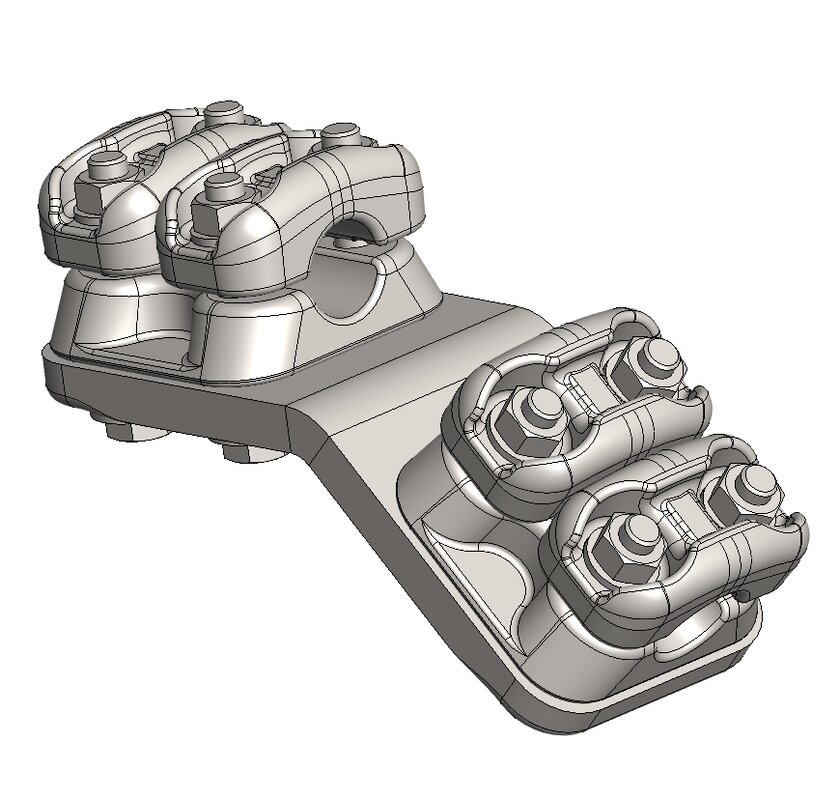

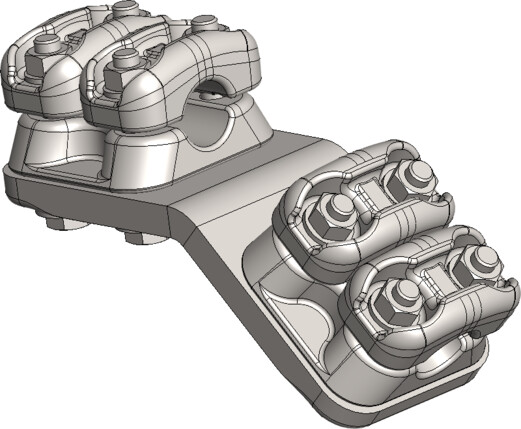

MFK 45 grader aluminiumklemme 2d+2d 17-37mm /17-37mm

El nummer	110301
Produkttype	MFK 45 gr 2d+2d
Salgsenhet	Stk
ETIM-klasse

Sammenlign

Produktbeskrivelse

Elementer av smidd aluminium med bolter i A2 kvalitet.

Elementene bygges sammen til ferdige klemmer på al-skinner, tykkelse 15 mm.

Ved bestilling må line/boltdiameter oppgis. Likeledes type klemme: Rett, 45º, 90º, antall deksler, simplex, duplex, amperebelastning etc. Kontakt vår kundeservice dersom du har behov for assistanse.

Lengde	550 mm
Høyde	60 mm
Bredde	100 mm
Vekt	3 590 g

Dokumenter

MS-10086.pdf	MS-10086.pdf
110301-FDV.pdf

Tekniske spesifikasjoner - Klemmer

Bolt dim stk/mm	m12
Vekt	3 590 g
Merkestrøm inn	800 A
Maks Merkespenning Un	245 kV
Kortslutningsstrøm kA 1s	50 kA

Fysisk belastning

Verktøy størrelse	19 mm
Tiltrekningsmoment	75 Nm

Spesifikasjoner

Lederdiameter hovedleder	17-37 mm
Lederdiameter avgreining	17-37 mm
Hull diameter d	17-32 mm
Hull diameter D	37-47 mm
Antall deksler	2+2

Andre varianter

Elnummer Produktnavn Merkestrøm inn Kortslutningsstrøm kA 1s Sammenlign

Elnummer 110301

Produktnavn MFK 45 grader aluminiumklemme 2d+2d 17-37mm /17-37mm

Merkestrøm inn 800 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 110302

Produktnavn MFK 45 grader aluminiumklemme 2d+3D 17-37mm/37-47mm

Merkestrøm inn 800 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 110303

Produktnavn MFK 45 grader aluminiumklemme 2d+2D 17-37mm/37-47mm

Merkestrøm inn 800 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 110304

Produktnavn MFK 45 grader aluminiumklemme 2D+3d 37-47mm /17-37mm

Merkestrøm inn 1000 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 110305

Produktnavn MFK 45 grader aluminiumklemme 3d+3d 17-37mm / 17-37mm

Merkestrøm inn 1300 A

Kortslutningsstrøm kA 1s 63 kA

Elnummer 110306

Produktnavn MFK 45 grader aluminiumklemme 3d+3D 17-37mm/37-47mm

Merkestrøm inn 1300 A

Kortslutningsstrøm kA 1s 63 kA

Elnummer 110307

Produktnavn MFK 45 grader aluminiumklemme 3d+2D 17-37mm/37-47mm

Merkestrøm inn 1000 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 110308

Produktnavn MFK 45 grader aluminiumklemme 2d+3D 17-37mm/37-47mm

Merkestrøm inn 800 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 110309

Produktnavn MFK 45 grader aluminiumklemme 2D+2D 37-47mm/37-47mm

Merkestrøm inn 1000 A

Kortslutningsstrøm kA 1s 50 kA

Elnummer 110310

Produktnavn MFK 45 grader aluminiumklemme 3D+3D 37-47mm/37-47mm

Merkestrøm inn 1600 A

Kortslutningsstrøm kA 1s 63 kA
