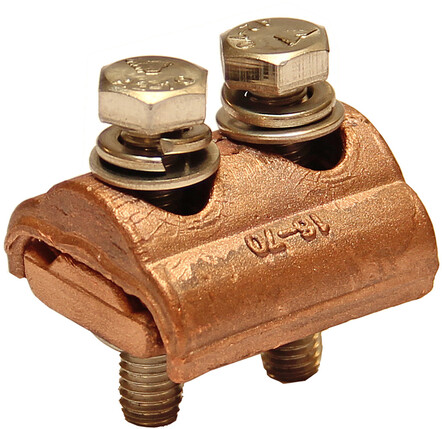

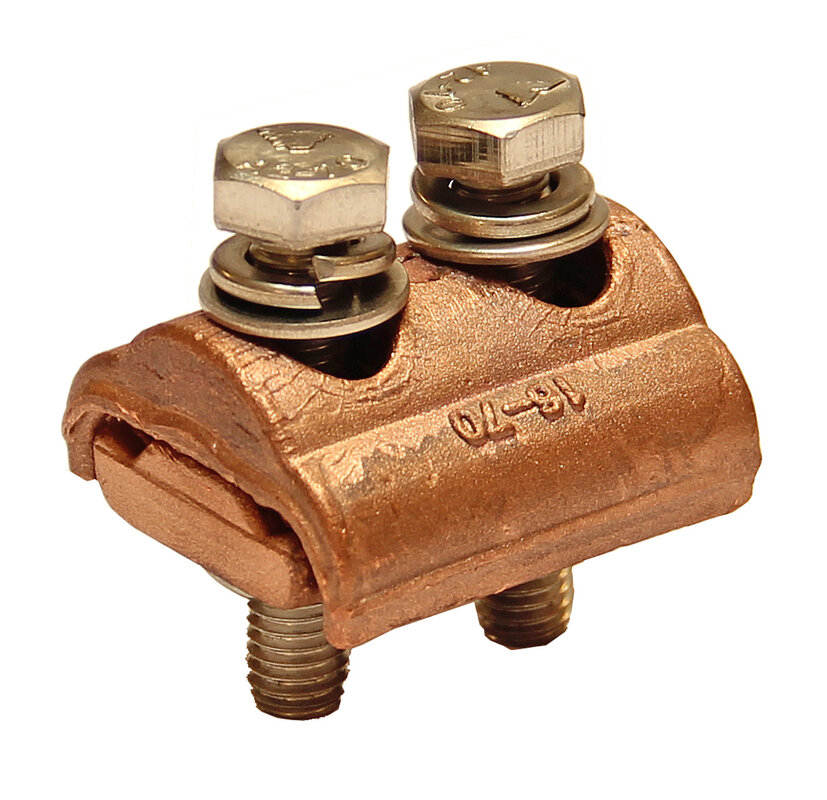

AvgreningsklemmeCu Unimax 16-70 mm2

El nummer	2873085
Produkttype	OSR16-70
Antall	1
Salgsenhet	Stk
ETIM-klasse	EC001062

Sammenlign

Produktbeskrivelse

Parallellklemmer for forbindelse Cu/Cu. Klemmemateriale Cu, overflate ubehandlet. Skruer, mutter og skiver i rustfri A2 kvalitet.

Parallellklemmer 16-70mm² for forbindelse Cu/Cu. Klemmemateriale Cu, overflate ubehandlet. Skruer i Cu-legering, DIN 933. Muttere i Cu, DIN 934.

Lengde	40 mm
Høyde	45 mm
Bredde	36 mm
Vekt	191 g

Dokumenter

2873085-FDV.pdf

Tekniske spesifikasjoner - Klemmer

Bolt dim stk/mm	2xm8
Vekt	202 g
Materiale	kopper
Hovedleder tverrsnitt	70 mm²
Avgrening tverrsnitt	16 mm²

Fysisk belastning

Bolt med moment	Nei
Verktøy størrelse	13
Tiltrekningsmoment	23 Nm

Spesifikasjoner

Lederdiameter hovedleder	9,5 mm
Lederdiameter avgreining	4,5 mm

Andre varianter

Elnummer Produktnavn Tiltrekningsmoment Verktøy størrelse Bolt dim stk/mm Sammenlign

Elnummer 2873084

Produktnavn Avgreningsklemme Cu Unimax 16-35 mm2

Tiltrekningsmoment 12 Nm

Verktøy størrelse 10

Bolt dim stk/mm 2xm6

Elnummer 2873085

Produktnavn AvgreningsklemmeCu Unimax 16-70 mm2

Tiltrekningsmoment 23 Nm

Verktøy størrelse 13

Bolt dim stk/mm 2xm8

Elnummer 2873086

Produktnavn Avgreningsklemme Cu Unimax 50-120 mm2

Tiltrekningsmoment 23 Nm

Verktøy størrelse 13

Bolt dim stk/mm 2xm8

Elnummer 2873087

Produktnavn Avgreningsklemme Cu Unimax 35-150 mm2

Tiltrekningsmoment 46 Nm

Verktøy størrelse 17

Bolt dim stk/mm 2xm10
