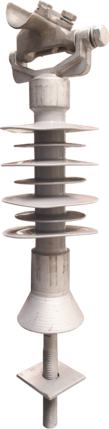

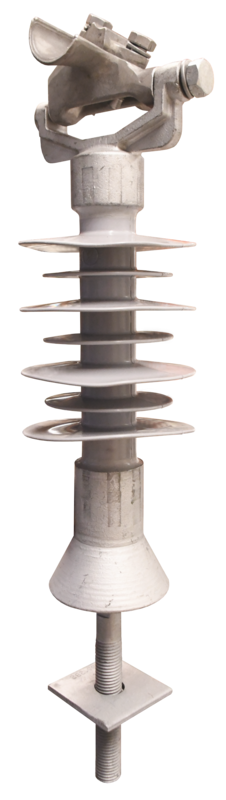

Linje-/støtteisolator sett Vuggeklemme vinkel Ø6,4-27 med bolt
| Vare-/El nummer | 2861250 | |
|---|---|---|
| Produkttype | LPVK | |
| Salgsenhet | Stk | |
| ETIM-klasse | EC003514 |
-
Produktbeskrivelse
Linjestøtteisolator i silikon for bruk på BLL og blankline. Vertikaltopp med vuggeklemme for linediameter 6,4 - 27,0mm.
Topp/bunnbeslag av varmforsinket stål.
Isolator leveres komplett med vuggeklemme og isolatorbolt med skive og mutter.Moment vuggeklemme: 35Nm
Moment isolatorbolt: 90Nm
-
Dimensjoner
Lengde 132 mm Høyde 655 mm Bredde 132 mm Vekt 5 390 g -
Dokumenter
-
Dimensjoner
-
Mekaniske data
Minimum bruddstyrke SCL 12,5 kN Maks arbeidslast RCL 5,5 kN -
Elektriske egenskaper
Spenningsnivå 24 kv Holdespenning 50Hz 80 Overslagslengde tørr 240 Lynimpuls 145 kV Krypestrømsvei 620 mm -
Tekniske spesifikasjoner - Isolator
Isolatormateriale silikon Verktøy størrelse 19 Standard 61109 Farge grå - Andre varianter
