24F Inne/Ute 10,2mm G657A1 9/125 Grønn LSZH Dca 4,0km/trm

Vare-/El nummer	1083069
Produkttype	QXXI
Salgsenhet	Meter
ETIM-klasse	EC000034

Sammenlign

Produktbeskrivelse
Fiberoptisk kabel for innendørs- og utendørsbruk. Kabelen inneholder 24F med løs kledning. Fibrene ligger beskyttet i tuber. Grønn halogenfri og brannhemmende LSZH kappe. Langsgående vanntett, UVbestandig og metallfri.

Kabelklasse 2

Den forventede livslengden ved normal bruk overstiger 30 år.

Bruksområde:
- Tunneler
- Kundetilknyttning
- Innføring i bygg
NB bilde kommer!

Lengde	10,2 mm
Høyde	10,2 mm
Bredde	1 000 mm
Vekt	105 g

Dokumenter

Datablad

1083069-NB-FDV.pdf

1083069-translated-EN-FDV.pdf

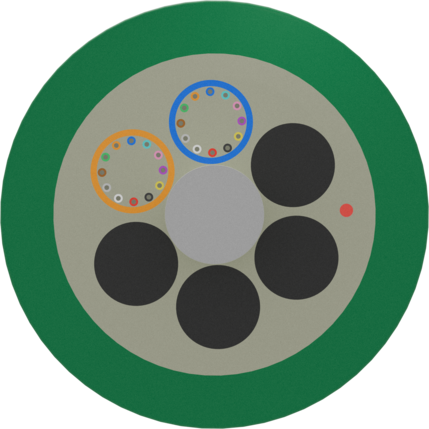

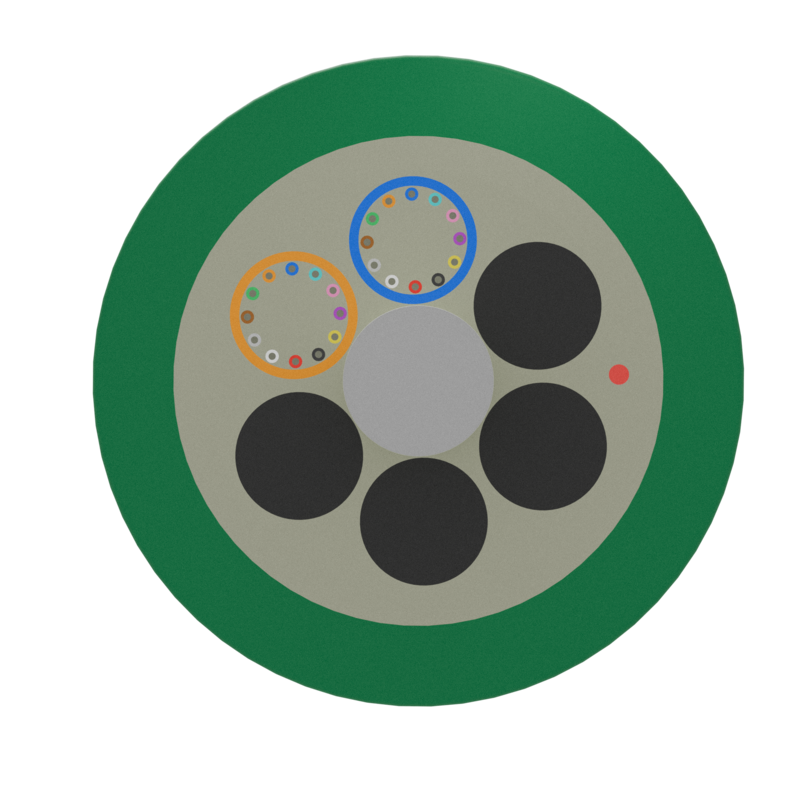

Fysiske egenskaper

Antall fiber	24
Kabelkonstruksjon	Multi Loose Tube (MLT)
Fiber type	ITU-T G.657 A1
Fiber pr tube	12
Fargesekvens - Fiber	EIA/TIA-598A
Tubediameter	2 mm
Senterelement	FRP
Antall tuber	2
Fargesekvens - Tube	EIA/TIA-598A
Ytre kappe materiale	UV-bestandig grønn LSZH
Dobbel Kappe	Ja
Kappefarge	Grønn
Tykkelse ytre kappe	1,6 mm
Antall Strippetråder	1
Kabeldiameter	10,2 mm
Kabeldiameter toleranse	0.3
Kabel nominell vekt	105 kg/km

Mekaniske og miljømessige egenskaper

Halogenfri	Ja
UV-bestandig	Ja
Metallfri	Ja
CPR	Ja
CPR klasse	Dca-s1b, d2, a1
Motstand ved strekk (N) IEC-60794-1-21-E1	2 000 N
Motstand mot sammenpressing- IEC- 60794-1-21-E3	2 000 N/10cm
Motstand mot slag (Nm) IEC-60794-1-21-E4	10
Minste bøyeradius ved installasjon IEC-60794-1-21-E11	20xd
Minste bøyeradius under drift IEC-60794-1-21-E11	15xd
Penetrationstest - Vatten IEC-60794-1-22-F5	1m head, 3m samples, 24 hrs
Drypptest - vann IEC-60794-1-21-E14	30 cm, 70°C, 24hr
Temperaturområde under installasjon IEC-60794-1-22-F1	-5°C to +50°C (Max. change in attenuation shall be ≤ 0.15 dB/km)
Temperaturområde under drift IEC-60794-1-22-F1	-25°C to +60°C (Max. change in attenuation shall be ≤ 0.1 dB/km)
Temperaturområde ved lagring IEC-60794-1-22-F1	-25°C to +60°C (Max. change in attenuation shall be ≤ 0.1 dB/km)
Meter pr forpakning	4 000 m
