Optimal varmehåndtering
Trygge kabler
Spørsmålet om varmereduksjon er viktig, spesielt når det gjelder legging av kraftkabler, der det alltid skjer varmeutveksling som det må tas hensyn til. Disse tapene må fjernes fra kabelen for å unngå overoppheting, da kabelmaterialet risikerer å forringes eller skades ved for høye temperaturer. Vårt produkt er like godt som tradisjonelle betongalternativer når det gjelder varmereduksjon.

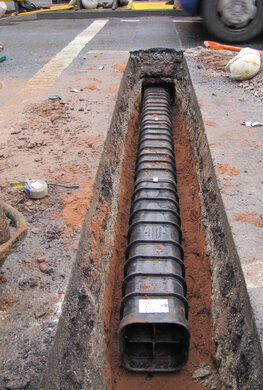

Å legge kraftkabler direkte i sand er en metode som ofte brukes for å beskytte og isolere kablene mot ytre påvirkning og for å lette varmeledning. Dette er vanligvis en relativt enkel og kostnadseffektiv installasjonsmetode. Men i områder med mye trafikk kreves det sterkere beskyttelse.

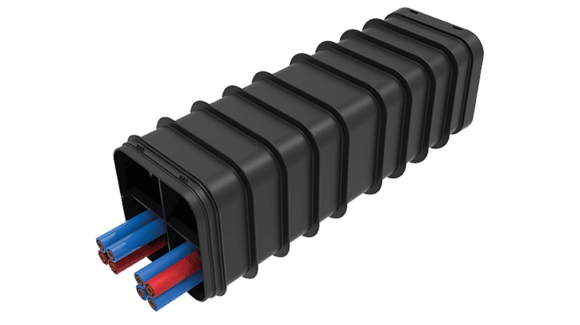

Vårt produkt tilbyr samme ytelse som tradisjonelle betongalternativer. Uansett hva som brukes, bør det huskes at betong ikke automatisk holder kabelen kjøligere, som noen ganger antas. Med vår løsning får du en tilsvarende varmeutvikling, men uten å måtte rulle frem den store betongbilen ved installasjon.

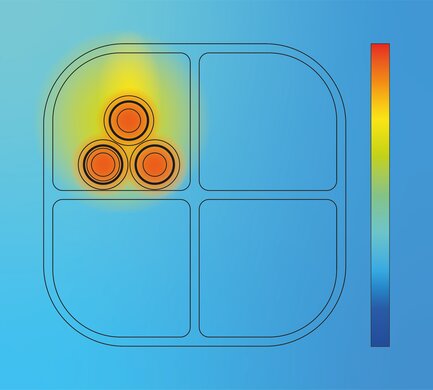

Melbye har utført sammenlignende tester mellom vår multikanal og betongstøpt kanalisering. Våre multikanaler takler utfordringen med svært gode resultater. Da testen baserte seg på maksimalt 90°C i kabelens indre kjerne, ble temperaturen redusert til et gjennomsnitt på ca. 60°C ved multikanalens indrevegg. Dette gir en reduksjonsfaktor på maksimalt 0,79.
Tekniske detaljer og beregninger

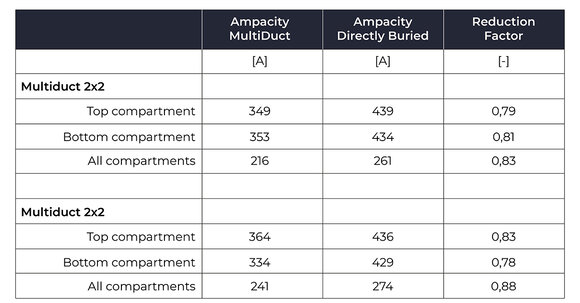

I de fleste tilfeller er det den høyeste tillatte temperaturen på kabelens isolasjon som setter grenser for ledertemperaturen. De vanligste isolasjonsmaterialene for brukskabler er XLPE (tværbundet polyetylen) og EPR (etenpropengummi), og begge materialene har en maksimal tillatt temperatur på 90°C. Varmeledningsevnen til multikanalene er målt til ca. 0,26 W/(m*K). Denne verdien er brukt i beregningene. For 4 og 4XL oppsummeres resultatene for kabelkapasitet for kabler installert i Multikanal sammenlignet med kapasiteten for samme kabel direkte nedgravd i bakken.

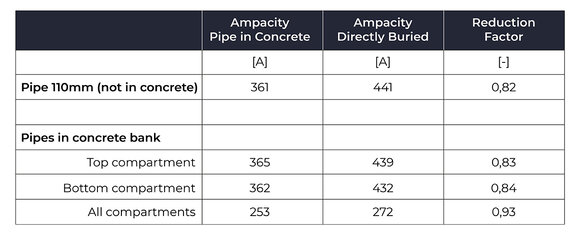

Når man sammenligner bruken av Multikanal med innstøpte rør, er det viktig å huske at betongen som omgir kabelbeskyttelsen vanligvis har en høyere varmeledningsevne enn den omkringliggende jorden. Dette betyr at reduksjonen av kapasiteten ved å plassere kablene i rør delvis kompenseres av betongens høyere varmeledningsevne. Installasjonskostnaden for rør i betongkanalisering er imidlertid sannsynligvis betydelig høyere på grunn av kostnadene forbundet med betongen. Den overordnede konklusjonen er at kapasiteten for kabler installert i en Multikanal er noe lavere enn for kabler installert i rør i en betongkanalisering.
